ব্র্যান্ড নাম: | GIS |
মডেল নম্বর: | RTR315 |
MOQ.: | 1 সেট |
মূল্য: | negotiable price |
বিতরণ সময়: | 20 কাজের দিন |
লেজার ডাইরেক্ট ইমেজিং (এলডিআই) সিস্টেম সলিউশন এলডিআই রোল টু রোল পিসিবি
সুবিধাদি
মাস্ক প্রসেস বাদ দিন।
মাস্ক লোড এবং আনলোড করার সময় এবং খরচ বাঁচান।
মুখোশের প্রসারণ এবং সংকোচনের ফলে সৃষ্ট বিচ্যুতি হ্রাস করুন।
উচ্চ ইমেজ রেজোলিউশন এবং উচ্চ ফলন.
উচ্চ নির্ভুলতা
ন্যূনতম রেজোলিউশন 1.2μm, ন্যূনতম লাইন প্রস্থ 25μm (কনফিগারেশনের উপর নির্ভর করে)

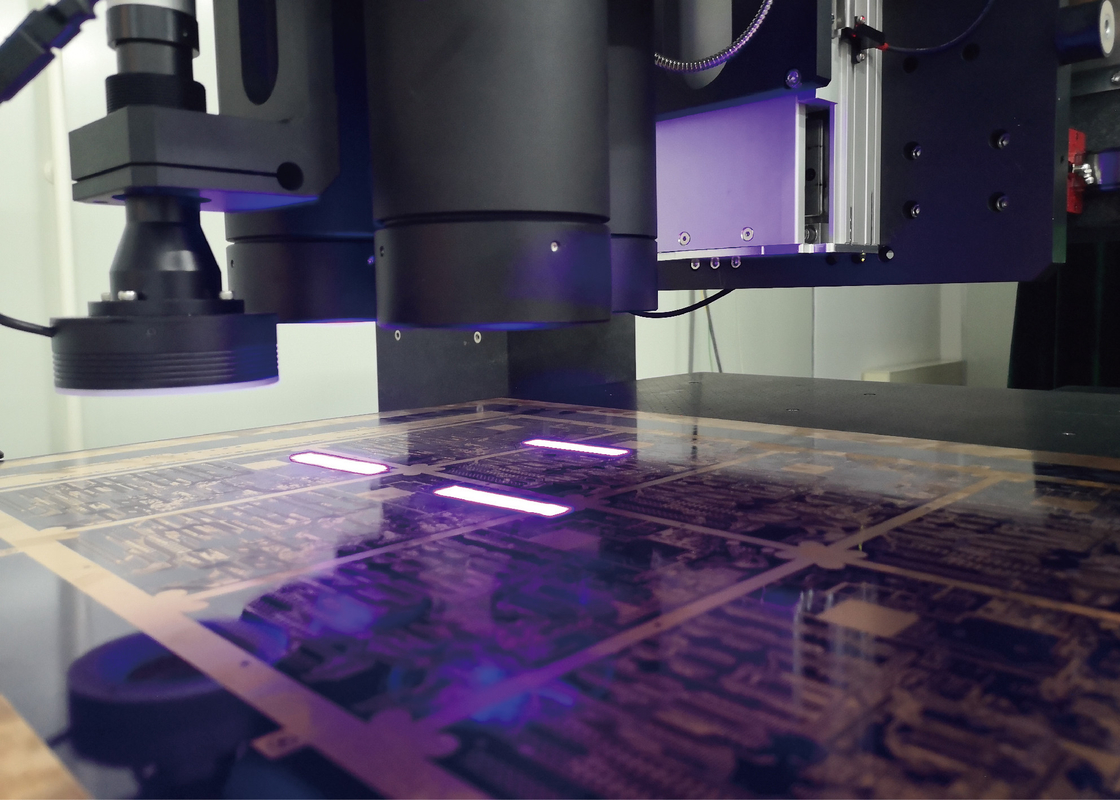

PCB লেজার ডাইরেক্ট ইমেজিং (LDI)
একটি সার্কিট বোর্ড তৈরি করার সময়, সার্কিট ট্রেস ইমেজিং প্রক্রিয়া কি দ্বারা সংজ্ঞায়িত করা হয়।লেজার ডাইরেক্ট ইমেজিং (এলডিআই) একটি অত্যন্ত ফোকাসড লেজার রশ্মি দিয়ে সরাসরি চিহ্নগুলিকে প্রকাশ করে যা NC নিয়ন্ত্রিত, একটি ফটো টুলের মধ্য দিয়ে প্লাবিত আলো যাওয়ার পরিবর্তে, একটি লেজার রশ্মি ডিজিটালভাবে ছবিটি তৈরি করবে।
কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .
স্পেসিফিকেশন/মডেল | RTR315 |
আবেদন | PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং) |
রেজোলিউশন (বৃহৎ উৎপাদন) | 15um |
ক্ষমতা | 12S@18"*24" |
এক্সপোজার আকার | 260*800 মিমি |
প্যানেলের বেধ | 0.05 মিমি-3.5 মিমি |
প্রান্তিককরণ মোড | UV-মার্ক |
প্রান্তিককরণ ক্ষমতা | বাইরের স্তর±12um;অভ্যন্তরীণ স্তর±24um |
লাইন প্রস্থ সহনশীলতা | ±10% |
বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ |
লেজারের ধরন | LD লেজার, 405±5nm |
ফাইলের বিন্যাস | Gerber 274X;ODB++ |
শক্তি | 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10% |
অবস্থা | হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা |
আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
