| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | RTR315 |
| MOQ.: | 1 সেট |
| মূল্য: | negotiable price |
| বিতরণ সময়: | 20 কাজের দিন |

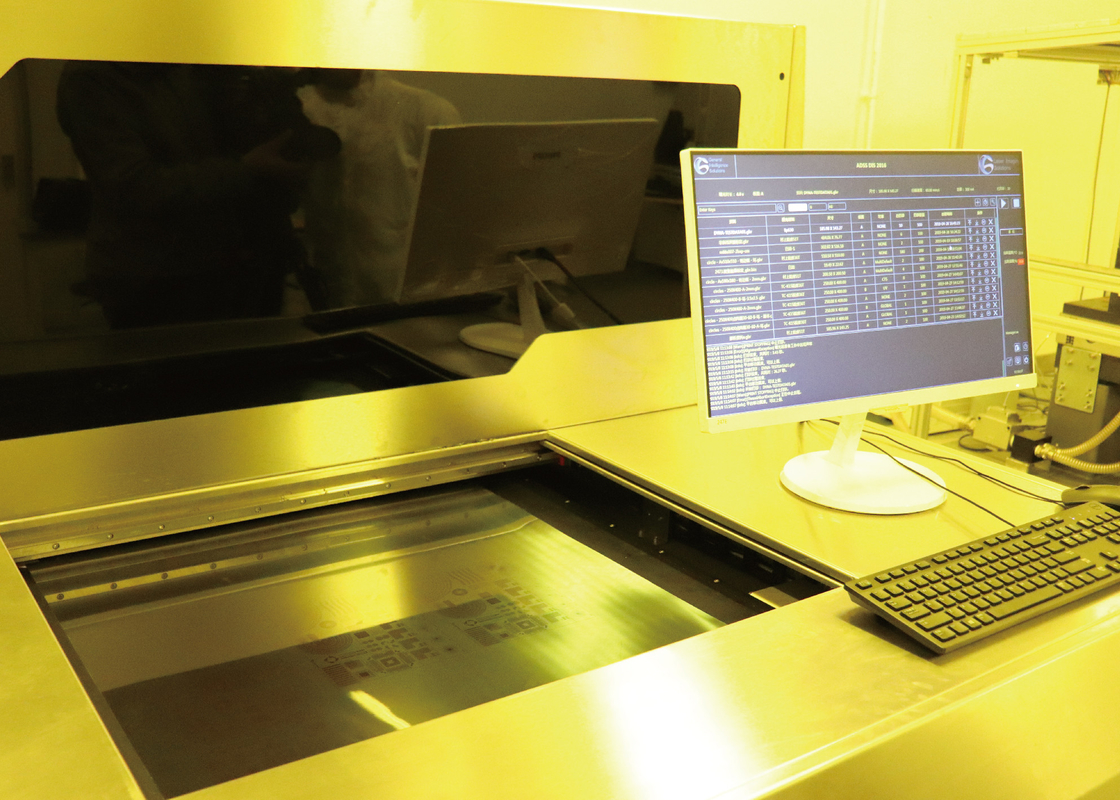

লেজার ডাইরেক্ট ইমেজিং (এলডিআই) সিস্টেম সলিউশন এলডিআই রোল টু রোল পিসিবি
PCB লেজার ডাইরেক্ট ইমেজিং (LDI)
একটি সার্কিট বোর্ড তৈরি করার সময়, সার্কিট ট্রেস ইমেজিং প্রক্রিয়া কি দ্বারা সংজ্ঞায়িত করা হয়।লেজার ডাইরেক্ট ইমেজিং (এলডিআই) একটি অত্যন্ত ফোকাসড লেজার রশ্মি দিয়ে সরাসরি চিহ্নগুলিকে প্রকাশ করে যা NC নিয়ন্ত্রিত, একটি ফটো টুলের মধ্য দিয়ে প্লাবিত আলো যাওয়ার পরিবর্তে, একটি লেজার রশ্মি ডিজিটালভাবে ছবিটি তৈরি করবে।
কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .
| স্পেসিফিকেশন/মডেল | RTR315 |
| আবেদন | PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং) |
| রেজোলিউশন (বৃহৎ উৎপাদন) | 15um |
| ক্ষমতা | 12S@18"*24" |
| এক্সপোজার আকার | 260*800 মিমি |
| প্যানেলের বেধ | 0.05 মিমি-3.5 মিমি |
| প্রান্তিককরণ মোড | UV-মার্ক |
| প্রান্তিককরণ ক্ষমতা | বাইরের স্তর±12um；অভ্যন্তরীণ স্তর±24um |
| লাইন প্রস্থ সহনশীলতা | ±10% |
| বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ |
| লেজারের ধরন | LD লেজার, 405±5nm |
| ফাইলের বিন্যাস | Gerber 274X；ODB++ |
| শক্তি | 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10% |
| অবস্থা | হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা |
ফটো প্রসেসিং এর উপর LDI এর সুবিধা
প্রথাগত ফটো প্রসেস পিসিবিতে ইমেজ তৈরি করতে ব্যবহৃত ফটোটুল তৈরি করতে একাধিক ধাপ প্রয়োজন।এটি বছরের পর বছর ধরে PCB ফ্যাব্রিকেটরদের জন্য একটি সংখ্যা বা চ্যালেঞ্জ তৈরি করেছে।LDI বেশ কিছু সুবিধা প্রদান করে:
· গুণমান - অতীতে ফটো ফিল্মের সমস্যাগুলি তাপমাত্রা বা আর্দ্রতার ওঠানামার সহজাত সংবেদনশীলতার কারণে অপূর্ণ চিত্রের পরিণতি হয়েছে।লেজার ইমেজ অনেক বেশি সুনির্দিষ্ট এবং সামঞ্জস্যপূর্ণ ইমেজ ফলাফল, এবং যে কোনো ফিল্ম-সম্পর্কিত ত্রুটি দূর করে।
· লেজার ইমেজিং সুনির্দিষ্ট অবস্থান এবং উন্নত রেজোলিউশন প্রদান করে।ইমেজ লাইন, স্পেস, এবং সারিবদ্ধকরণ আরো সঠিক।
· ছবির পদ্ধতিতে বোর্ডে চিত্রের সবচেয়ে সঠিক স্থানান্তর প্রদানের জন্য তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রিত পরিবেশ প্রয়োজন।এলডিআই ফলস্বরূপ চিত্রগুলিতে পরিবেশের প্রভাব হ্রাস করে এবং ফটো প্রক্রিয়াকরণ কৌশলগুলির সাথে অন্তর্নিহিত আলোক প্রতিসরণের প্রভাবকে সরিয়ে দেয়।
এলডিআই ফ্যাব্রিকেশন নির্দিষ্ট সুবিধা প্রদান করে যেখানে ছোট রান বা দ্রুত ঘোরাঘুরির প্রয়োজন হয়, যা আর্টওয়ার্ক তৈরি এবং ফটোটুল পদ্ধতির সেটআপকে অব্যবহারিক করে তোলে।LDI একটি গুরুত্বপূর্ণ কারণ যখন ঘনিষ্ঠ সহনশীলতা এবং কঠোর নিবন্ধন জড়িত থাকে।
আজকের গ্রাহকের চাহিদা ছোট, হালকা, উচ্চ-ঘনত্বের PCB-এর জন্য দ্রুত পিসিবি ইমেজ তৈরির জন্য একটি বাস্তব হাতিয়ার হিসেবে ফটো প্রযুক্তিকে এগিয়ে নিয়ে যাচ্ছে।
আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
