| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | RTR315 |
| MOQ.: | 1 সেট |
| মূল্য: | negotiable price |
| বিতরণ সময়: | 20 কাজের দিন |

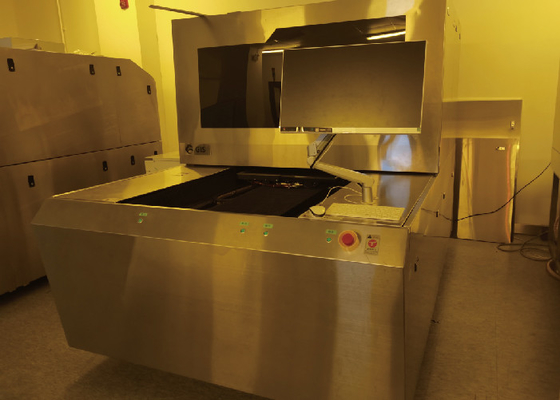

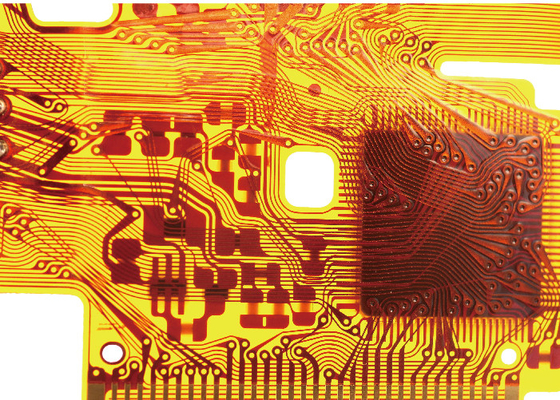

লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশন LDI নমনীয় বোর্ড
LDI এর প্রযুক্তিগত প্রতিস্থাপন
কোন সন্দেহ নেই যে লেজার ডাইরেক্ট ইমেজিং (LDI) প্রযুক্তির প্রাথমিক গ্রহণকারীরা সাধারণত দ্রুত চক্র, প্রোটোটাইপ বা উচ্চ-ক্ষমতা সম্পন্ন PCB প্রস্তুতকারক যাদের দ্রুত এবং সঠিক প্রোটোটাইপ প্রস্তুতির প্রয়োজন হয়।
এই প্রারম্ভিক সরাসরি ইমেজিং (LDI) মডেলগুলি সম্পূর্ণভাবে এই PCB নির্মাতাদের চাহিদা পূরণ করে - সময় এবং মাস্ক ফিল্ম খরচ সাশ্রয় করে এবং উচ্চ মাত্রার নমনীয়তা এবং নির্ভুলতা প্রদান করে।
পিসিবি উৎপাদনকারীরা এলডিআই প্রযুক্তি গ্রহণ করেনি, কারণ এলডিআই সিস্টেমটি খুব ধীর ছিল এবং মোবাইল সামঞ্জস্য করার জন্য অপারেশন খরচ খুব বেশি ছিল।যাইহোক, সর্বশেষ প্রযুক্তিগত উন্নয়ন পরিস্থিতি পরিবর্তন করেছে।আজ, আরও বেশি সংখ্যক পিসিবি উত্পাদন নির্মাতারা ইমেজিং সমাধানের জন্য এলডিআই ব্যবহার করে।

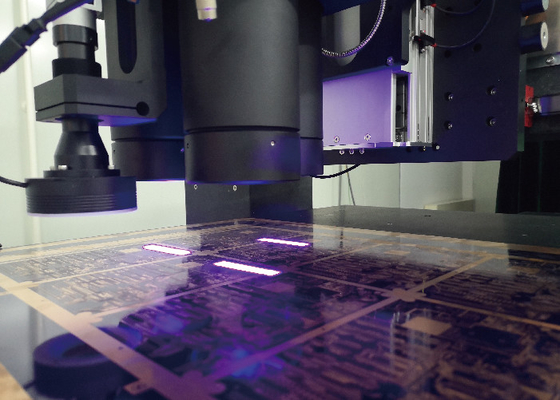

কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .
| স্পেসিফিকেশন/মডেল | RTR315 |
| আবেদন | PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং) |

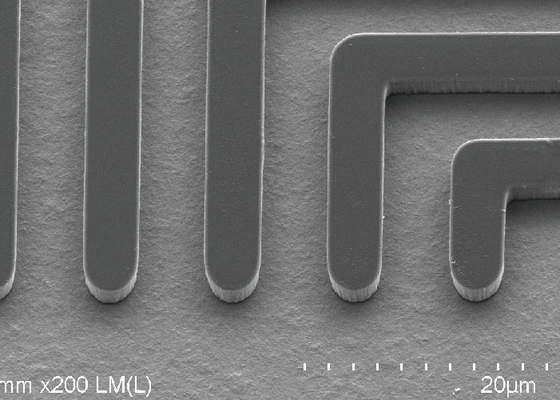

| রেজোলিউশন (বৃহৎ উৎপাদন) | 15um |
| ক্ষমতা | 12S@18"*24" |
| এক্সপোজার আকার | 260*800 মিমি |
| প্যানেলের বেধ | 0.05 মিমি-3.5 মিমি |
| প্রান্তিককরণ মোড | UV-মার্ক |
| প্রান্তিককরণ ক্ষমতা | বাইরের স্তর±12um；অভ্যন্তরীণ স্তর±24um |
| লাইন প্রস্থ সহনশীলতা | ±10% |
| বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ |
| লেজারের ধরন | LD লেজার, 405±5nm |
| ফাইলের বিন্যাস | Gerber 274X；ODB++ |
| শক্তি | 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10% |
| অবস্থা | হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা |
আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
ভিডিও
|
|
