| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | DPX230 |
| MOQ.: | 1 সেট |
| মূল্য: | negotiable price |
| বিতরণ সময়: | 20 কাজের দিন |

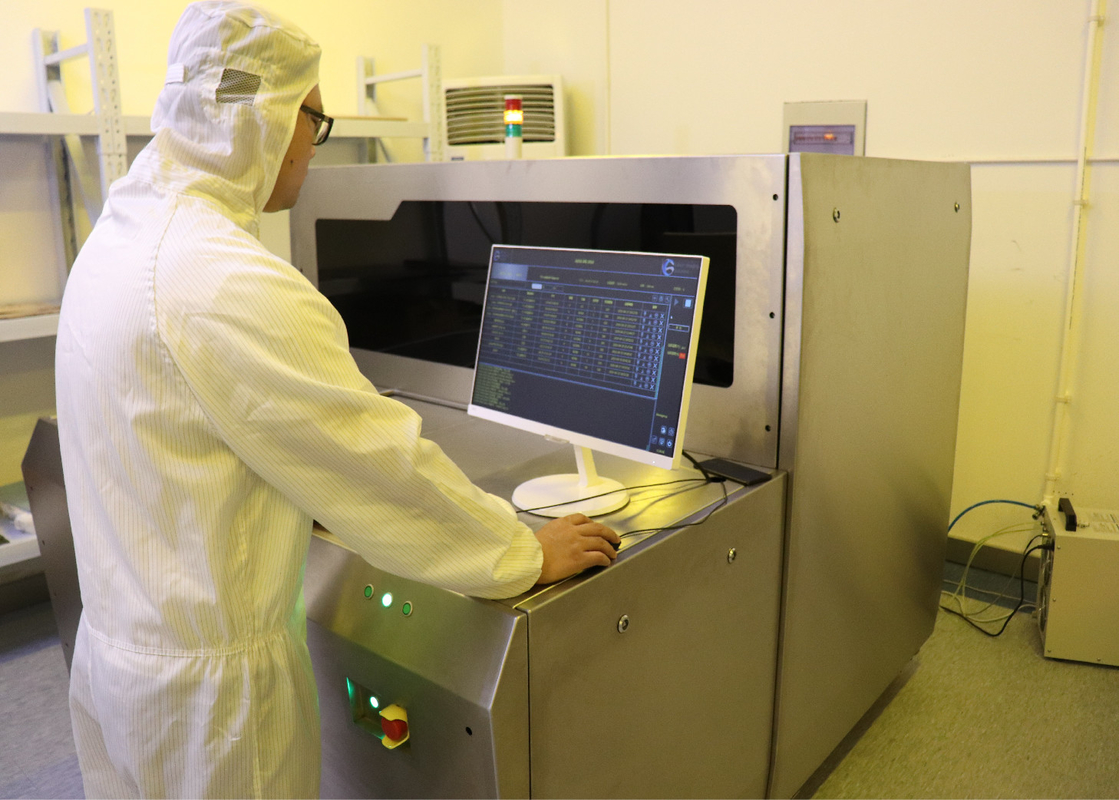

বিভিন্ন PCB-এর জন্য লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশন
ফাংশন:
সম্প্রসারণের জন্য একাধিক বিকল্প
এবং সংকোচন ফাংশন
1. স্বয়ংক্রিয় সম্প্রসারণ এবং সংকোচন ফাংশন
2. স্থায়ী সম্প্রসারণ ফাংশন:
প্রদত্ত নির্দিষ্ট সম্প্রসারণ মানগুলির উপর ভিত্তি করে এক্সপোজার
3. পরিমাপ ফাংশন:
প্লেটের প্রকৃত পরিমাপ এক্সপোজারের জন্য প্রকৃত প্লেট সম্প্রসারণ মান নির্বাচন করে
কাজের বিবরণ: প্লেটটি পরিমাপ করার পরে পরিমাপ করা প্লেটের সংখ্যা সেট করতে পারেন
গড় মান উন্মুক্ত করা হয়.
সুপার-লং অপটিক্যাল ফোকাল গভীরতা এবং আলো
উৎস শক্তি পর্যবেক্ষণ ফাংশন:
আল্ট্রা-লং ফোকাল গভীরতা ±300μm;
কাজের সময় লেজার শক্তির রিয়েল-টাইম পর্যবেক্ষণ এবং গতিশীল সমন্বয়
ফিরে ট্রেসিং
সিরিয়াল নম্বর|চলমান সংখ্যা |সম্প্রসারণ এবং সংকোচনের মান |তারিখ |সময় |বার কোড |QR কোড |
LDI প্রক্রিয়া: মোট 5 মিনিট (CAM ডেটা আউটপুট এবং প্রস্তুত প্রিন্ট)।
· আর মুখোশের উদ্বেগ নেই
· উচ্চ ফলন এবং থ্রুপুট
· নমনীয় অনিয়মিত সাবস্ট্রেট
কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .
| স্পেসিফিকেশন/মডেল | DPX230 |
| আবেদন | PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং) |
| রেজোলিউশন (বৃহৎ উৎপাদন) | 30um |
| ক্ষমতা | 30-40S@18"*24" |
| এক্সপোজার আকার | 610*710 মিমি |
| প্যানেলের বেধ | 0.05 মিমি-3.5 মিমি |
| প্রান্তিককরণ মোড | UV-মার্ক |
| প্রান্তিককরণ ক্ষমতা | বাইরের স্তর±12um；অভ্যন্তরীণ স্তর±24um |
| লাইন প্রস্থ সহনশীলতা | ±10% |
| বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ |
| লেজারের ধরন | LD লেজার, 405±5nm |
| ফাইলের বিন্যাস | Gerber 274X；ODB++ |
| শক্তি | 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10% |
| অবস্থা | হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা |
আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
