| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | DPX630SM |
| MOQ.: | 1 সেট |
| মূল্য: | negotiable price |
| বিতরণ সময়: | 20 কাজের দিন |

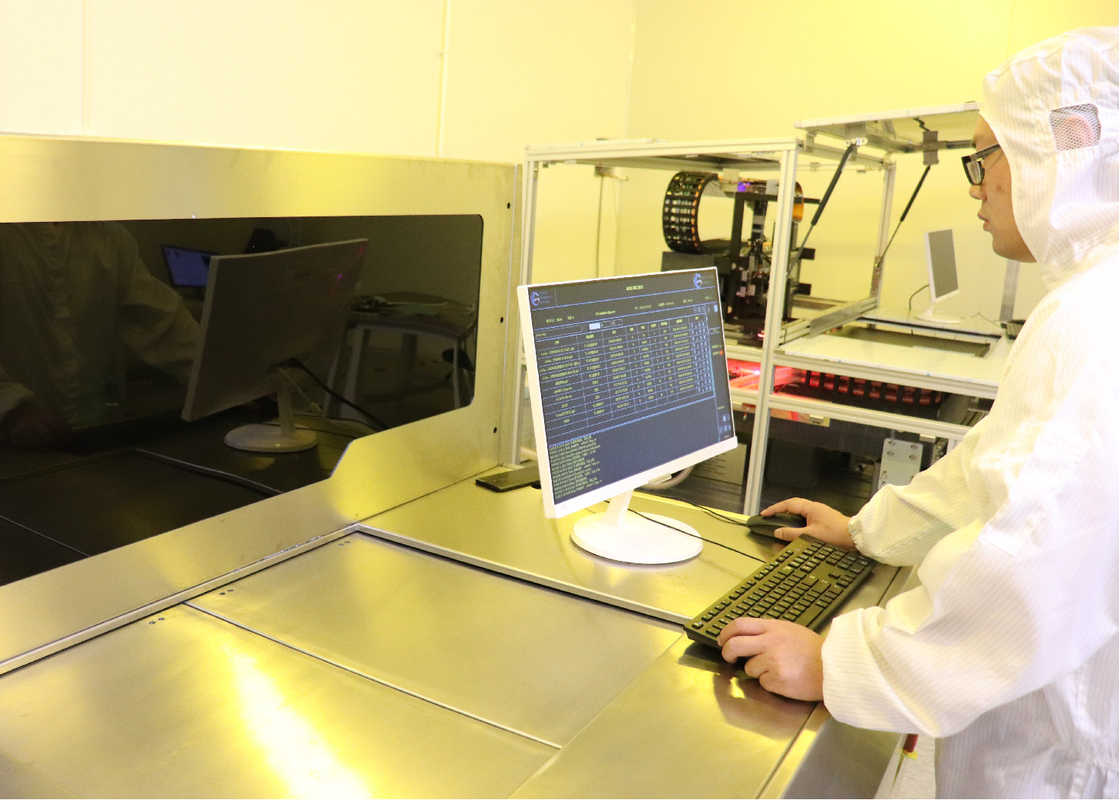

লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশন PCB সোল্ডার মাস্ক
ফটো প্রসেসিং এর উপর LDI এর সুবিধা
বোর্ডে ইমেজ তৈরি করার জন্য ফটো টুল তৈরি করার সময়, প্রথাগত ফটো প্রসেসের জন্য একাধিক ধাপ থাকা প্রয়োজন।বছরের পর বছর ধরে, পিসিবি প্রস্তুতকারকের জন্য অনেক চ্যালেঞ্জ রয়েছে।এবং LDI এর অনেক সুবিধা রয়েছে:
গুণমান - অতীতে, নাতিশীতোষ্ণ বা আর্দ্রতার ওঠানামার সহজাত সংবেদনশীলতার কারণে ফটো ফিল্মের সমস্যা অপূর্ণ চিত্রের দিকে পরিচালিত করেছিল।লেজার ইমেজ আরো সঠিক এবং সামঞ্জস্যপূর্ণ ছবি নিয়ে আসে এবং ফিল্ম-সম্পর্কিত যেকোনো ত্রুটি দূর করে।
সঠিক অবস্থান এবং উন্নত রেজোলিউশন আছে।সেইসাথে আরো সুনির্দিষ্ট ইমেজ লাইন, স্পেস, এবং ইমেজ প্রান্তিককরণ।
যখন ফটো পদ্ধতিটি বোর্ডগুলিতে চিত্রগুলির সবচেয়ে সঠিক স্থানান্তর প্রদান করে, তখন এটির তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রিত পরিবেশ থাকা প্রয়োজন৷এলডিআই ফলস্বরূপ চিত্রগুলিতে পরিবেশের প্রভাব হ্রাস করে এবং ফটো প্রসেসিং কৌশলগুলির সাথে অন্তর্নিহিত আলোক প্রতিসরণের প্রভাবগুলি দূর করে।
স্বল্প দৌড় বা দ্রুত ঘোরাঘুরির পরিস্থিতিতে এলডিআই উত্পাদনের বিশেষ সুবিধা রয়েছে এবং এটি শিল্পকর্ম তৈরি এবং ফটো টুল পদ্ধতির সেটআপের জন্য অবাস্তব।যখন এটি কঠোর নিবন্ধন এবং ঘনিষ্ঠ সহনশীলতার ক্ষেত্রে আসে, তখন এলডিআইও একটি গুরুত্বপূর্ণ কারণ।
আজকাল, পিসিবি ইমেজ তৈরিতে একটি বাস্তব হাতিয়ার হিসাবে ফটো প্রযুক্তি গ্রহণ করা কারণ গ্রাহকদের কাছে ছোট, হালকা, উচ্চ-ঘনত্বের পিসিবিগুলির চাহিদা রয়েছে।
| স্পেসিফিকেশন/মডেল | DPX230 |
| আবেদন | PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং) |
| রেজোলিউশন (বৃহৎ উৎপাদন) | 30um |
| ক্ষমতা | 30-40S@18"*24" |
| এক্সপোজার আকার | 610*710 মিমি |
| প্যানেলের বেধ | 0.05 মিমি-3.5 মিমি |
| প্রান্তিককরণ মোড | UV-মার্ক |
| প্রান্তিককরণ ক্ষমতা | বাইরের স্তর±12um；অভ্যন্তরীণ স্তর±24um |
| লাইন প্রস্থ সহনশীলতা | ±10% |
| বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ |
| লেজারের ধরন | LD লেজার, 405±5nm |
| ফাইলের বিন্যাস | Gerber 274X；ODB++ |
| শক্তি | 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10% |
| অবস্থা | হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা |
কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .
আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
