| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | CTS700 |
| MOQ.: | 1 সেট |
| মূল্য: | negotiable price |
| বিতরণ সময়: | 20 কাজের দিন |

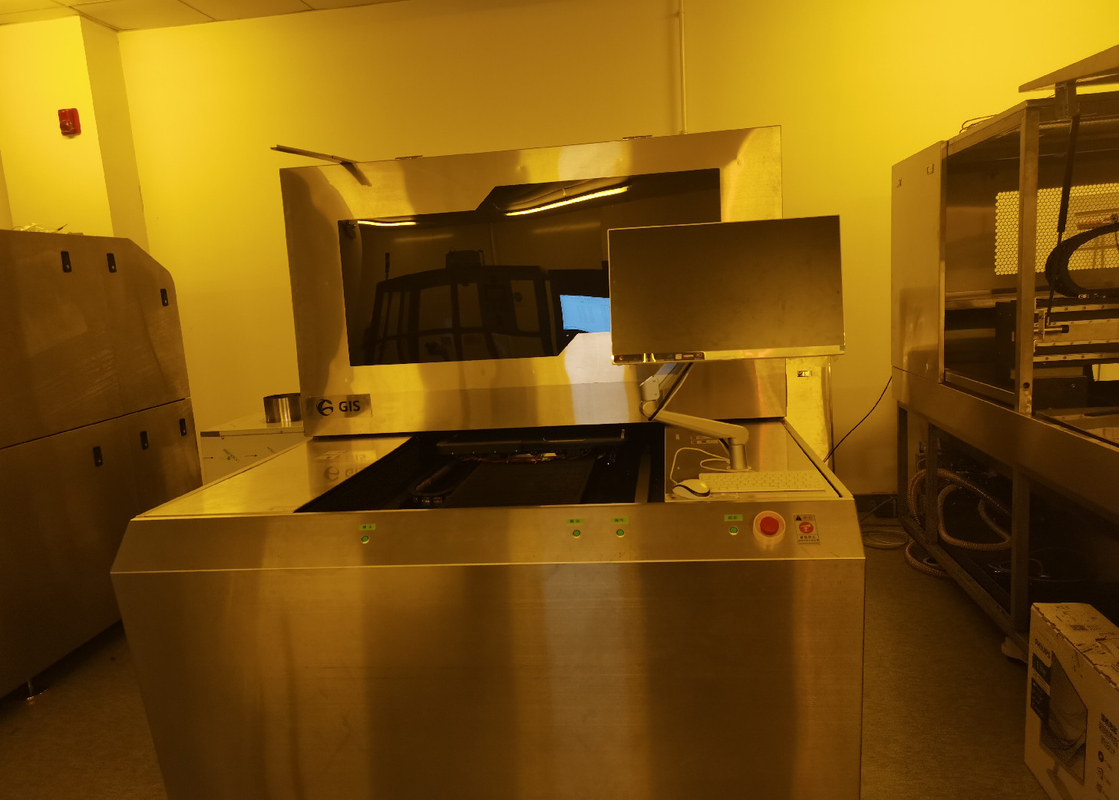

যানবাহন গ্লাসের জন্য 3D গ্লাস কভার প্যানেল LDI লেজারের সরাসরি চিত্র এক্সপোজার মেশিন
স্বয়ংক্রিয় এক্সপোজার মেশিন
PCB-এর উৎপাদন মূলত PCB-তে সার্কিট ডায়াগ্রাম আঁকার জন্য মুদ্রণ ব্যবহার করত।এখন এটি প্রধানত আলোর উত্স এক্সপোজার মেশিন বা সমান্তরাল আলোর উত্স এক্সপোজার মেশিন ছিটানো দ্বারা তৈরি করা হয়।প্রথাগত ম্যানুয়াল এক্সপোজার মেশিনে, পুরো প্রক্রিয়াটি ম্যানুয়ালি সম্পন্ন হয়, এবং প্রান্তিককরণের সঠিকতা মানুষের চোখ দ্বারা বিচার করা হয়।ব্যাচ প্রান্তিককরণের সঠিকতা সাধারণত ± 50 μm এ বজায় রাখা হয়।বর্তমানে, PCB উচ্চ নির্ভুলতা, ছোট অ্যাপারচার এবং মাল্টি-লেয়ারের দিকে বিকশিত হয়েছে।অবস্থান নির্ভুলতার জন্য প্রয়োজনীয়তা ± 10 μm পর্যন্ত, যা মানুষের চোখের রেজোলিউশনের সীমা অতিক্রম করেছে।অতএব, পিসিবি উত্পাদন এবং পরীক্ষার সরঞ্জামগুলির প্রয়োজনীয়তাগুলি আরও কঠোর হবে।আধা-স্বয়ংক্রিয় এবং সম্পূর্ণ-স্বয়ংক্রিয় এক্সপোজার মেশিনটি সিসিডি ভিজ্যুয়াল স্বয়ংক্রিয় প্রান্তিককরণ প্রযুক্তি গ্রহণ করে, যার দ্রুত প্রান্তিককরণ গতি, উচ্চ প্রান্তিককরণের নির্ভুলতা এবং ভাল পণ্যের সুবিধা রয়েছে
3D গ্লাস প্যাটার্নিংয়ের জন্য GIS DLP এক্সপোজার মেশিন, DLP প্রযুক্তি এবং শক্তিশালী সফ্টওয়্যার দ্বারা গ্রাহকদের উচ্চ-রেজোলিউশন, উচ্চ-থ্রুপুট এবং উচ্চ-ফলন প্রদান করে।স্থিতিশীল কুলিং সিস্টেমের সাথে সজ্জিত, নিশ্চিত করে যে স্থিতিশীলতার গ্যারান্টি দেওয়ার জন্য সরঞ্জামের অভ্যন্তরটি 22°C এর ধ্রুবক তাপমাত্রায় বজায় রাখা হয়।BM প্যাটার্নিং প্রক্রিয়ায় "নেতিবাচক ফটোরেসিস্ট" সহ সেমিকন্ডাক্টর ফটোলিথো প্রক্রিয়া প্রয়োগ করা হয়েছে, গ্রাহকরা 3D কভার গ্লাসে উচ্চ মানের নিদর্শন স্থানান্তর করতে সক্ষম।এই ম্যানুফ্যাকচারিং প্রযুক্তিটি সূক্ষ্ম নিদর্শন এবং আরও ভাল রেন্ডারিং সহ এক-পাস ফলনকে উল্লেখযোগ্যভাবে 95%-এর উপরে উন্নত করে।
3D কভার গ্লাসের জন্য উন্নত অটোমেশন লাইন
এই অটোমেশন লাইনটি স্মার্ট ফোনের জন্য 3D গ্লাসে BM প্যাটার্নিং প্রক্রিয়া তৈরি করতে ব্যবহৃত হয়;
সম্পূর্ণরূপে সজ্জিত স্বয়ংক্রিয় লোডিং মেশিন দ্বারা 3D কাঁচা কাচের উপাদান ইনপুট, তারপর প্লাজমা ক্লিনার, স্বয়ংক্রিয় স্প্রে মেশিন, টানেল ওভেন, ডিএলপি এক্সপোজার মেশিন, ডেভেলপিং এবং ওয়াশিং মেশিন, আনলোডিং মেশিনের মাধ্যমে চূড়ান্ত পণ্য আউটপুট;
30um পর্যন্ত রেজোলিউশন, 95% এর বেশি ফলন, BM স্তর পাতলা করে যা সমাবেশের জন্য সহজ, উচ্চতর প্যাটার্ন গুণমান এবং গ্রাহকদের জন্য মালিকানার কম খরচ;
| স্পেসিফিকেশন/মডেল | জিডি-600 |
| মাত্রা (মিমি) (কাস্টমাইজ করা যেতে পারে) | 3850 মিমি * 1350 মিমি * 1800 মিমি |
| ওজন | 3000 কেজি |
| সর্বশক্তি | 4KW |
| সর্বাধিক এক্সপোজার এলাকা (কাস্টমাইজ করা যেতে পারে) | 1500 মিমি * 600 মিমি * 200 মিমি |
| লেজারের উৎস | 375nm±10nm, 405nm±10nm |
| লেজার আউটপুট শক্তি | 375-12W(±3%),405-5W(±3%) |
| লেজার সংক্রমণ পদ্ধতি | অপটিক্যাল ফাইবার |
| লেন্স ম্যাগনিফিকেশন | 1.95 বার/3.95 বার |
| রেজোলিউশন | 12700dpi |
| স্পট সাইজ | 40 মিমি * 7 মিমি |
| হার্ডওয়্যার পুনরাবৃত্তিযোগ্যতা | ±5um |
| আলোক সংবেদনশীল উপাদান | ফটোরেসিস্ট |
| ইনপুট নথি বিন্যাস | Gerber274x |
*বিষয় উল্লেখ নোটিশ ছাড়াই পরিবর্তন
আমাদের সম্পর্কে
GIS Intelligent Inc., GIS Tech Inc.-এর সাবসিডিয়ারি কর্পোরেশন, লিথিয়াম ব্যাটারি ফ্যাব্রিকেশন এবং 3D কভার গ্লাস প্যাটার্নিংয়ের জন্য উন্নত সমাধানের উপর দৃষ্টি নিবদ্ধ করে৷GIS Tech Inc. 2015 সালে মার্কিন যুক্তরাষ্ট্রের সুঝো চীনের প্রতিষ্ঠাতাদের দ্বারা প্রতিষ্ঠিত হয়েছিল, বিশেষভাবে বিভিন্ন শিল্পের প্যাটার্নিং সমাধানের প্রয়োজনের জন্য ডিজিটাল লাইটিং প্রসেসিং (DLP) বিকাশ করছে, যা MEMS/Glass/PCB/স্ক্রিন প্রিন্টিং নির্মাতাদের সর্বোত্তম ইমেজিং ফলাফল অর্জন করতে সক্ষম করে। সর্বোচ্চ থ্রুপুট।
আমরা বিশ্বে 3D কভার গ্লাসের জন্য অটোমেশন সলিউশনের শীর্ষস্থানীয়, যেটি DLP ফটোলিথো দ্বারা বৃহৎ বক্রতার গ্লাসে উচ্চ মানের BM প্যাটার্নিং তৈরি করতে ব্যবহৃত হয়েছিল।3D টপোগ্রাফি পরিবর্তনের জন্য বর্ধিত ডেপথ-অফ-ফোকাস, সেইসাথে প্যাটার্নিং অভিন্নতা অর্জনের জন্য জিআইএস-এর সেমিকন্ডাক্টর লেজার ডায়োড প্রযুক্তির সাথে ডাঃ টাকেদা দ্বারা চালিত আমাদের ডিএলপি সিস্টেমগুলি।
জিআইএস টেকের মূল দলটি মার্কিন যুক্তরাষ্ট্র থেকে শীর্ষ 500টি আন্তর্জাতিক কোম্পানি থেকে এসেছে।সেমিকন্ডাক্টর প্রযুক্তি, অটোমেশন এবং উপকরণ দলগুলির 20 বছরেরও বেশি অভিজ্ঞতার উপর ভিত্তি করে, আমরা শিল্পের বিকাশের প্রবণতা এবং অত্যাধুনিক প্রযুক্তি সম্পূর্ণরূপে বুঝতে পারি এবং আয়ত্ত করি।উচ্চ বক্রতা স্তরে এবং অনিয়মিত আকৃতির কভার গ্লাস সামগ্রীতে প্যাটার্ন স্থানান্তর করার ক্ষেত্রে আমাদের দক্ষতা গ্রাহকদের সম্ভাবনাকে বাস্তবে রূপান্তর করতে সক্ষম করে, বিশেষ করে 3C স্মার্ট ইলেকট্রনিক্স এবং অটোমোবাইল কভার গ্লাসের জন্য।
