পণ্যের বিবরণ

Created with Pixso. বাড়ি Created with Pixso. পণ্য Created with Pixso.
লেজার ডাইরেক্ট ইমেজিং পিসিবি
Created with Pixso. ফিক্সড স্কেল/অটো স্কেল/ ইন্টারভাল স্কেল/ পার্টিশন অ্যালাইনমেন্ট ফাইল ফরম্যাট সহ লেজার ডাইরেক্ট ইমেজিং PCB

ফিক্সড স্কেল/অটো স্কেল/ ইন্টারভাল স্কেল/ পার্টিশন অ্যালাইনমেন্ট ফাইল ফরম্যাট সহ লেজার ডাইরেক্ট ইমেজিং PCB

ব্র্যান্ড নাম: GIS
মডেল নম্বর: DPX820SM
বিস্তারিত তথ্য
Place of Origin:
Suzhou, China
লাইন প্রস্থ সহনশীলতা:
±10%
বোর্ড বেধ:
0.5 ~ 3.5 মিমি
আবেদন:
পিসিবি, এইচডিআই, এফপিসি
প্রযোজ্য প্রক্রিয়া:
সোল্ডার মাস্ক, বাইরের
স্কেল মোড:
সাদা, কালো, হলুদ, ইত্যাদি
লেজার পাওয়ার:
মিক্সিং ওয়েভ মোট শক্তি 512W

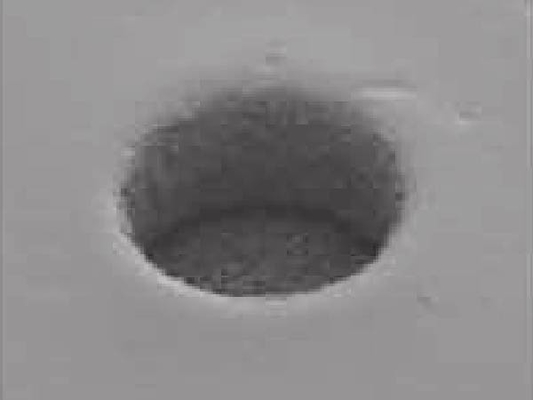

সোল্ডার ব্রিজ/সোল্ডার খোলা:
50/75μm (প্রসেস কন্ডিশন)
সোল্ডার মাস্ক রঙ:

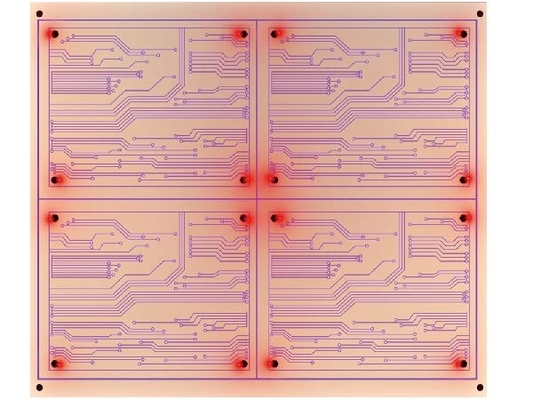

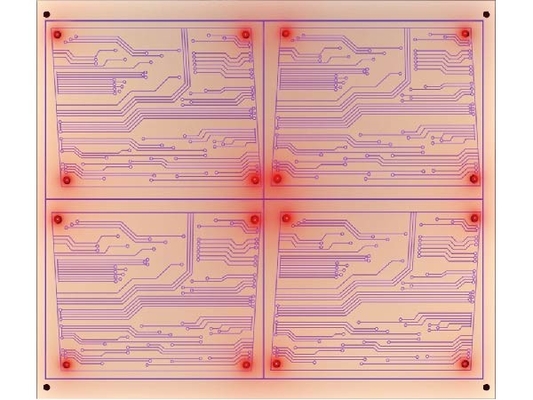

ফিক্সড স্কেল/স্বয়ংক্রিয় স্কেল/ইন্টারভাল স্কেল/পার্টিশন অ্যালাইনমেন্ট
বিশেষভাবে তুলে ধরা:

ইন্টারভাল স্কেল এলডিআই পিসিবি

,

এফপিসি প্রিন্টিং লেজার ডাইরেক্ট ইমেজিং

,

পার্টিশন অ্যালাইনমেন্ট এলডিআই পিসিবি

পণ্যের বর্ণনা

পণ্যের বর্ণনা:

লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড (লেজার ডাইরেক্ট ইমেজিং প্রিন্ট বোর্ড, লেজার ডাইরেক্ট ইমেজিং পিসিবি) উচ্চ-নির্ভুল প্রক্রিয়াকরণ প্রযুক্তি সহ এক ধরনের পিসিবি।এটি 620x720mm (24"x28.5") এর কার্যকরী এক্সপোজার এলাকা, বিভিন্ন ফরম্যাটের জন্য ফাইল ফর্ম্যাট সমর্থন, 50/75μm এর সোল্ডার ব্রিজ/সোল্ডার ওপেনিং (প্রসেস কন্ডিশন), লাইন প্রস্থ সহনশীলতা ±10% এবং বোর্ড দ্বারা চিহ্নিত করা হয়। 0.5 ~ 3.5 মিমি বেধ।নির্ভুলতা, নির্ভরযোগ্যতা এবং খরচ-কার্যকারিতার দিক থেকে এটির চমৎকার কর্মক্ষমতা রয়েছে।



বৈশিষ্ট্য:

  • পণ্যের নাম:লেজার ডাইরেক্ট ইমেজিং পিসিবি
  • সোল্ডার ব্রিজ/সোল্ডার খোলা:50/75μm (প্রসেস কন্ডিশন)
  • সোল্ডার মাস্ক কালি:30s@600x500mm(24"×20")
  • প্রান্তিককরণ পদ্ধতি:PAD (ব্যাস: 0.5 ~ 3.0 মিমি)
  • ফাইলের বিন্যাস:ফাইলের বিন্যাস
  • প্রযোজ্য প্রক্রিয়া:সোল্ডার মাস্ক, বাইরের


প্রযুক্তিগত পরামিতি:

প্যারামিটার মান
লাইন প্রস্থ সহনশীলতা ±10%
বোর্ড বেধ 0.5 ~ 3.5 মিমি
সোল্ডার মাস্ক কালি 30s@600x500mm (24"×20")
সোল্ডার মাস্ক রঙ ফিক্সড স্কেল/স্বয়ংক্রিয় স্কেল/ইন্টারভাল স্কেল/পার্টিশন অ্যালাইনমেন্ট
লেজার শক্তি মিক্সিং ওয়েভ মোট শক্তি 512W
প্রান্তিককরণ পদ্ধতি PAD (ব্যাস: 0.5 ~ 3.0 মিমি)
আবেদন পিসিবি, এইচডিআই, এফপিসি
সোল্ডার ব্রিজ/সোল্ডার খোলা 50/75μm (প্রক্রিয়ার অবস্থা)
কার্যকরী এক্সপোজার এলাকা 620x720mm (24"x28.5")
ফাইলের বিন্যাস ফাইলের বিন্যাস


অ্যাপ্লিকেশন:

দ্যGIS DPX820SM লেজার ডাইরেক্ট ইমেজিং PCBঅ্যাপ্লিকেশনের বিস্তৃত পরিসরে ব্যবহার করার জন্য ডিজাইন করা হয়েছে।এটি উচ্চ-নির্ভুল PCB, HDI এবং FPC মুদ্রণের জন্য একটি আদর্শ পছন্দ।এই পণ্যটির একটি উচ্চ-নির্ভুল PAD প্রান্তিককরণ পদ্ধতি রয়েছে (ব্যাস: 0.5~3.0mm) যা দ্রুত এবং সঠিক প্রান্তিককরণ নিশ্চিত করে।সামঞ্জস্যযোগ্য সোল্ডার মাস্ক রঙের মধ্যে রয়েছে ফিক্সড স্কেল, অটো স্কেল, ইন্টারভাল স্কেল এবং পার্টিশন অ্যালাইনমেন্ট।উপরন্তু, এর বোর্ডের বেধ 0.5~3.5mm, এটি বিভিন্ন প্রকল্পে ব্যবহার করার অনুমতি দেয়।এই লেজার ডাইরেক্ট ইমেজিং PCB এর উচ্চ-নির্ভুলতা মুদ্রণ ক্ষমতা এবং নির্ভরযোগ্য মানের সাথে উচ্চতর কর্মক্ষমতা প্রদান করে।



কাস্টমাইজেশন:

GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড

GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড হল একটি নির্ভুল লেজার ডাইরেক্ট ইমেজিং PCB যার প্রান্তিককরণের সঠিকতা ±12um।এটি সোল্ডার মাস্ক এবং বাইরের প্রক্রিয়ার জন্য প্রযোজ্য।এই PCB এর সোল্ডার ব্রিজ/সোল্ডার ওপেনিং 50/75μm (প্রসেস কন্ডিশন)।এই বোর্ডের কার্যকরী এক্সপোজার এলাকা হল 620x720mm (24"x28.5"), এটিকে PCB, HDI এবং FPC-এর জন্য উপযুক্ত করে তোলে।এই লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড বোর্ড চীনের সুঝোতে তৈরি।



প্যাকিং এবং শিপিং:

লেজার ডাইরেক্ট ইমেজিং PCB এর জন্য প্যাকেজিং এবং শিপিং
  • PCBগুলি অ্যান্টি-স্ট্যাটিক ব্যাগে প্যাকেজ করা হবে এবং একটি অ্যান্টি-স্ট্যাটিক বাক্সে স্থাপন করা হবে।
  • বাক্সটি বুদবুদ মোড়ানো এবং শিপিংয়ের আগে টেপ বন্ধ করে সুরক্ষিত করা হবে।
  • পিসিবিগুলি একটি স্বনামধন্য কুরিয়ার পরিষেবার মাধ্যমে প্রেরণ করা হবে।
  • কুরিয়ার পরিষেবা চালান নিরীক্ষণ করতে সাহায্য করার জন্য একটি ট্র্যাকিং নম্বর প্রদান করবে।


FAQ:

  • প্রশ্নঃ লেজার ডাইরেক্ট ইমেজিং পিসিবি কি?
    উত্তর: লেজার ডাইরেক্ট ইমেজিং PCB হল GIS দ্বারা তৈরি একটি উচ্চ-দক্ষ উৎপাদন প্রক্রিয়া।এটি লেজার ইমেজিং প্রযুক্তি ব্যবহার করে দ্রুত এবং নির্ভুলভাবে PCB প্যাটার্ন তৈরি করতে কোনো ফটোটুলিং ব্যবহার না করেই, এটিকে PCB উৎপাদনের জন্য একটি সাশ্রয়ী ও নির্ভরযোগ্য বিকল্প হিসেবে তৈরি করে।
  • প্রশ্নঃ পণ্যটির ব্র্যান্ড নাম এবং মডেল নম্বর কী?
    উত্তর: ব্র্যান্ডের নাম GIS এবং মডেল নম্বর হল DPX820SM।
  • প্রশ্নঃ পণ্যটি কোথায় তৈরি হয়?
    উত্তর: পণ্যটি চীনের সুঝোতে তৈরি করা হয়।
  • প্রশ্ন: লেজার ডাইরেক্ট ইমেজিং পিসিবি কী সুবিধা দেয়?
    উত্তর: লেজার ডাইরেক্ট ইমেজিং PCB অনেক সুবিধা প্রদান করে, যেমন দ্রুত এবং নির্ভুল PCB প্যাটার্ন উৎপাদন, PCB-এর উন্নত গুণমান এবং কম খরচ।
  • প্রশ্ন: লেজার ডাইরেক্ট ইমেজিং পিসিবি প্রক্রিয়া করতে পারে কি উপকরণ?
    উত্তর: লেজার ডাইরেক্ট ইমেজিং PCB FR4, পলিমাইড, অ্যালুমিনিয়াম এবং তামা সহ অনেক উপকরণ প্রক্রিয়া করতে পারে।
