পণ্যের বর্ণনা:

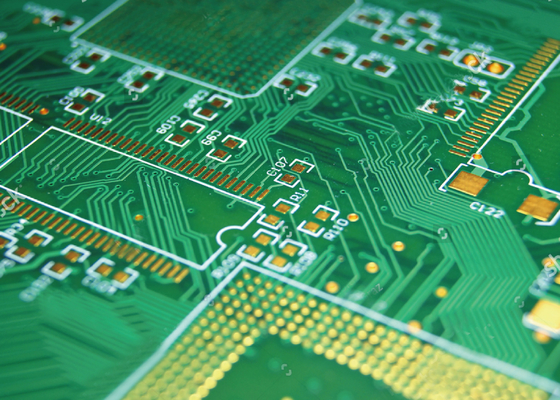

লেজার ডাইরেক্ট ইমেজিং PCB হল একটি নতুন ধরনের প্রিন্টেড সার্কিট বোর্ড (PCB) যা উচ্চ-নির্ভুল সার্কিট বোর্ড তৈরি করতে লেজার ডাইরেক্ট ইমেজিং প্রযুক্তি ব্যবহার করে।এই উন্নত প্রযুক্তির সাহায্যে, পিসিবি সঠিকভাবে সারিবদ্ধ করা যেতে পারে, সোল্ডার মাস্কের রঙ ফিক্সড, স্কেল/অটো স্কেল/ইন্টারভাল স্কেল/পার্টিশন অ্যালাইনমেন্ট এবং ফাইল ফরম্যাট সমর্থিত।সোল্ডার মাস্ক কালি 30s@600x500mm (24"×20") পর্যন্ত স্থায়ী হতে পারে, যখন প্রযোজ্য প্রক্রিয়ার মধ্যে সোল্ডার মাস্ক এবং বাইরের অংশ অন্তর্ভুক্ত থাকে।

পিসিবি উত্পাদনে প্রয়োগ করা লেজারের সরাসরি ইমেজিং প্রযুক্তি এমনকি ছোট বিবরণেও উচ্চ নির্ভুলতা এবং নির্ভুলতা নিশ্চিত করে।এটি বিভিন্ন জটিল সার্কিট বোর্ড অ্যাপ্লিকেশনের জন্য উপযুক্ত, যেমন দ্বি-পার্শ্বযুক্ত এবং মাল্টি-লেয়ার সার্কিট বোর্ড, সেইসাথে PAD (ব্যাস: 0.5~3.0mm) প্রান্তিককরণ।ঐতিহ্যগত পদ্ধতির তুলনায়, লেজারের সরাসরি ইমেজিং প্রযুক্তির উচ্চ নির্ভুলতা, দ্রুত উৎপাদন সময় এবং সহজ অপারেশন রয়েছে।

লেজার ডাইরেক্ট ইমেজিং PCB PCB নির্মাতাদের জন্য একটি নির্ভরযোগ্য এবং খরচ-দক্ষ পণ্য।এটি বিশ্বজুড়ে গ্রাহকদের দ্বারা ব্যাপকভাবে গৃহীত হয়েছে এবং এটি উচ্চ-নির্ভুলতা এবং ব্যয়-কার্যকারিতার জন্য পরিচিত।এর উন্নত প্রযুক্তি এবং বৈশিষ্ট্য সহ, এটি PCB উৎপাদনের জন্য নিখুঁত পছন্দ।

বৈশিষ্ট্য:

• পণ্যের নাম:লেজার ডাইরেক্ট ইমেজিং পিসিবি
• প্রান্তিককরণ পদ্ধতি:PAD(ব্যাস: 0.5 ~ 3.0 মিমি)
• বোর্ড বেধ:0.5 ~ 3.5 মিমি
• সোল্ডার মাস্ক রঙ:ফিক্সড স্কেল/স্বয়ংক্রিয় স্কেল/ইন্টারভাল স্কেল/পার্টিশন অ্যালাইনমেন্ট
• সোল্ডার মাস্ক কালি:30s@600x500mm(24"×20")
• স্কেল মোড:সাদা, কালো, হলুদ, ইত্যাদি

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

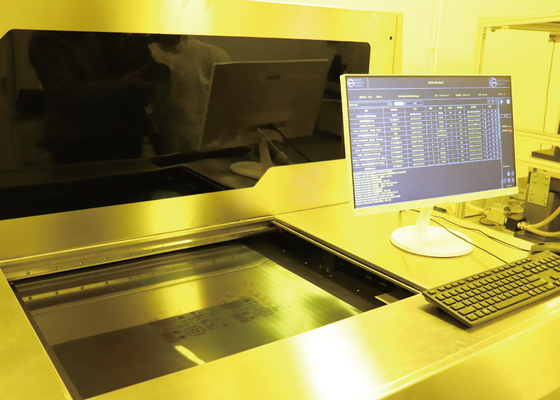

GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং PCB হল PCB, HDI, এবং FPC অ্যাপ্লিকেশনের জন্য নিখুঁত পছন্দ।এটিকে উৎপত্তিস্থল হিসেবে সুঝো, চীনের সাথে ডিজাইন করা হয়েছে এবং এতে 30s@600x500mm(24"×20") এর একটি সোল্ডার মাস্ক কালি এবং ±12um এর অ্যালাইনমেন্ট নির্ভুলতা রয়েছে।এটি সোল্ডার মাস্ক এবং আউটারের মতো ফাইল ফর্ম্যাটগুলিকে সমর্থন করে, এটি বিভিন্ন ধরণের অ্যাপ্লিকেশনের জন্য একটি আদর্শ পছন্দ করে তোলে।লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড (লেজার ডাইরেক্ট ইমেজিং প্রিন্ট বোর্ড) হল একটি নতুন ধরনের সার্কিট বোর্ড যা উচ্চ নির্ভুলতা এবং নির্ভুলতার সাথে সার্কিট বোর্ড প্রিন্ট করার জন্য একটি লেজার ডাইরেক্ট ইমেজিং প্রযুক্তি ব্যবহার করে।লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড (লেজার ডাইরেক্ট ইমেজিং প্রিন্ট বোর্ড) এর উচ্চ গতি, উচ্চ নির্ভুলতা, কম খরচ এবং শক্তিশালী সামঞ্জস্যের সুবিধা রয়েছে।এটি বিভিন্ন জটিল সার্কিট বোর্ড যেমন উচ্চ-ঘনত্বের আন্তঃসংযোগ (HDI) বোর্ড এবং নমনীয় প্রিন্টেড সার্কিট বোর্ড (FPC) উৎপাদনের জন্য উপযুক্ত।এর উচ্চতর কর্মক্ষমতা এবং নির্ভুলতার সাথে, লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড (লেজার ডাইরেক্ট ইমেজিং প্রিন্ট বোর্ড) হল PCB, HDI, এবং FPC অ্যাপ্লিকেশনের জন্য উপযুক্ত পছন্দ।

কাস্টমাইজেশন:

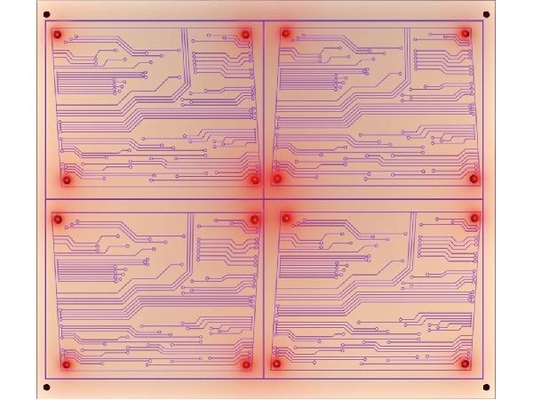

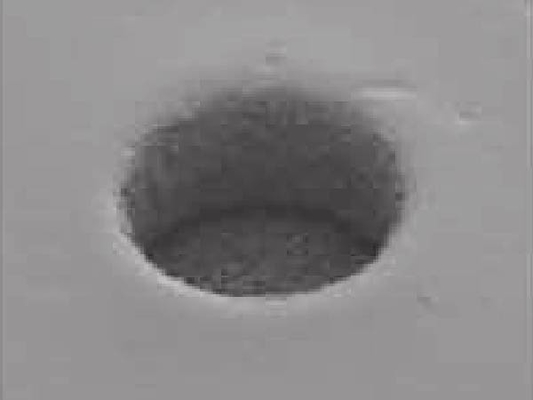

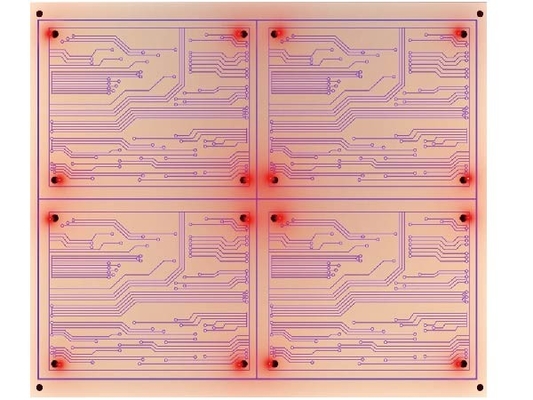

GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড বোর্ড 30s@600x500mm(24"×20") সহ সোল্ডার মাস্ক কালি, ±10% লাইন প্রস্থ সহনশীলতা, সোল্ডার মাস্ক এবং আউটারের মতো প্রযোজ্য প্রক্রিয়া এবং সোল্ডার মাস্ক রঙের বিকল্পগুলির মতো বৈশিষ্ট্যগুলির সাথে অসামান্য কর্মক্ষমতা প্রদান করে। যেমন ফিক্সড স্কেল/ অটো স্কেল/ ইন্টারভাল স্কেল/ পার্টিশন অ্যালাইনমেন্ট।তাছাড়া, এটি 50/75μm (প্রসেস কন্ডিশন) সহ চমৎকার সোল্ডার ব্রিজ/সোল্ডার ওপেনিং পারফরম্যান্স প্রদান করে।

আপনি যদি একটি নির্ভরযোগ্য এবং দক্ষ লেজার ডাইরেক্ট ইমেজিং প্রিন্ট বোর্ড, লেজার ডাইরেক্ট ইমেজিং সার্কিট বোর্ড, বা লেজার ডাইরেক্ট ইমেজিং পিসিবি খুঁজছেন, GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড বোর্ড সঠিক পছন্দ।

প্যাকিং এবং শিপিং:

লেজার ডাইরেক্ট ইমেজিং পিসিবি পণ্যটি প্যাকেজ করা হয় এবং অত্যন্ত যত্ন সহকারে পাঠানো হয় যাতে এটি নিখুঁত অবস্থায় তার গন্তব্যে পৌঁছায়।PCB প্রতিরক্ষামূলক উপকরণে আবৃত থাকে, যেমন বাবল র‍্যাপ, এবং অতিরিক্ত প্যাডিং সহ একটি বাক্সে রাখা হয়।বাক্সে পণ্যের নাম এবং গন্তব্য ঠিকানা সহ পণ্যের বিবরণ সহ লেবেলযুক্ত।তারপর বাক্সটি সীলমোহর করা হয় এবং একটি নির্ভরযোগ্য কুরিয়ার পরিষেবা দিয়ে পাঠানো হয়।

FAQ:

• প্র: লেজার ডাইরেক্ট ইমেজিং পিসিবি কি?
• ক: লেজার ডাইরেক্ট ইমেজিং PCB, GIS দ্বারা সুঝো, চীনে মডেল নম্বর DPX820SM সহ উত্পাদিত, একটি উচ্চ-নির্ভুল মুদ্রণ প্রযুক্তি যা উচ্চ-সংজ্ঞা এবং স্বল্প-মূল্যের বৈশিষ্ট্যযুক্ত।
• প্র: GIS এর লেজার ডাইরেক্ট ইমেজিং PCB এর সুবিধা কি?
• ক: জিআইএস-এর লেজার ডাইরেক্ট ইমেজিং পিসিবি-র সুবিধা হল এতে উচ্চ নির্ভুলতা মুদ্রণ, উচ্চ সংজ্ঞা এবং কম খরচ রয়েছে।
• প্র: জিআইএস-এর লেজার ডাইরেক্ট ইমেজিং পিসিবি-তে কী উপকরণ ব্যবহার করা হয়?
• ক: GIS এর লেজার ডাইরেক্ট ইমেজিং PCB উচ্চ মানের কপার ফয়েল এবং সবুজ তেল-ভিত্তিক উপকরণ ব্যবহার করে, যা পরিবেশ বান্ধব এবং নিরাপদ।
• প্র: GIS এর লেজার ডাইরেক্ট ইমেজিং PCB এর প্রিন্টিং প্রক্রিয়া কি?
• ক: GIS এর লেজার ডাইরেক্ট ইমেজিং PCB প্রিন্টিং প্রক্রিয়া হল যে লেজার রশ্মি প্রিন্ট করা সার্কিট বোর্ডের পৃষ্ঠ স্ক্যান করে এবং কম্পিউটারকে নিয়ন্ত্রিত করা হয় বেছে বেছে তামার ফয়েল অপসারণ করতে এবং সোল্ডার মাস্কটি প্রকাশ করতে।
• প্র: GIS এর লেজার ডাইরেক্ট ইমেজিং PCB এর প্রয়োগ কি?
• ক: GIS এর লেজার ডাইরেক্ট ইমেজিং PCB মোবাইল ফোন, কম্পিউটার, ইলেকট্রনিক যন্ত্রপাতি ইত্যাদিতে প্রিন্টেড সার্কিট বোর্ড তৈরি এবং রক্ষণাবেক্ষণে ব্যাপকভাবে ব্যবহৃত হয়।
