সোল্ডার মাস্ক কালি সহ লেজার ডাইরেক্ট ইমেজিং PCB 30s@600x500mm(24"×20") বোর্ডের বেধ 0.5~3.5mm বাইরের প্রক্রিয়ার জন্য

পণ্যের বর্ণনা:

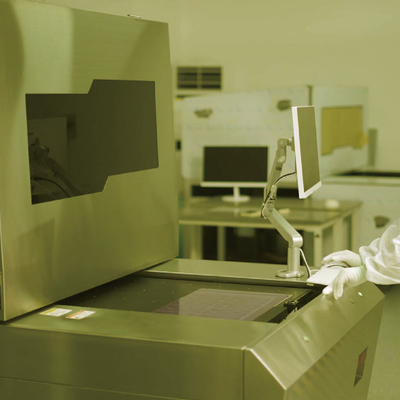

লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড (LDI PCB) PCB, HDI এবং FPC মুদ্রণের জন্য একটি উন্নত এবং দক্ষ সমাধান।±12um এর একটি প্রান্তিককরণ নির্ভুলতার বৈশিষ্ট্যযুক্ত, এটি অসামান্য কর্মক্ষমতা প্রদানের জন্য একটি 512W মিক্সিং ওয়েভ মোট শক্তি ব্যবহার করে।620x720mm (24"x28.5") এর একটি কার্যকর এক্সপোজার এলাকা সহ, এই পণ্যটি PCB প্রিন্টিং অ্যাপ্লিকেশনগুলির একটি বিস্তৃত পরিসর পরিচালনা করতে সক্ষম।অধিকন্তু, এটি সর্বাধিক সুবিধার জন্য Gerber, DXF, ইত্যাদি সহ বিভিন্ন ধরণের ফাইল ফর্ম্যাট সমর্থন করে।এর উচ্চতর বৈশিষ্ট্যগুলির সাথে, লেজার ডাইরেক্ট ইমেজিং প্রিন্ট বোর্ড হল PCB মুদ্রণের জন্য নিখুঁত সমাধান।

বৈশিষ্ট্য:

• পণ্যের নাম: লেজার ডাইরেক্ট ইমেজিং পিসিবি
• লেজার পাওয়ার: মিক্সিং ওয়েভ টোটাল পাওয়ার 512W
• কার্যকরী এক্সপোজার এলাকা: 620x720mm(24"x28.5")
• লাইন প্রস্থ সহনশীলতা: ±10%

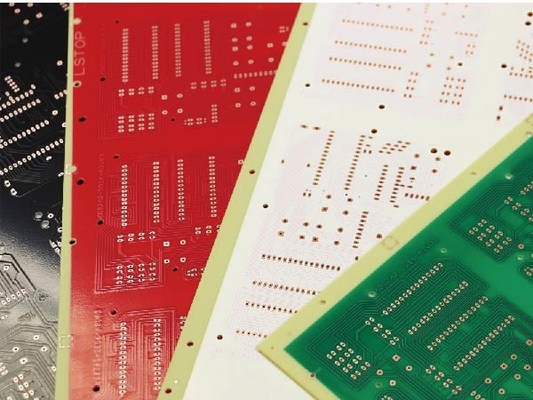

• সোল্ডার মাস্ক কালার: ফিক্সড স্কেল/অটো স্কেল/ ইন্টারভাল স্কেল/পার্টিশন অ্যালাইনমেন্ট
• প্রান্তিককরণ সঠিকতা: ±12um

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

GIS লেজার ডাইরেক্ট ইমেজিং PCB, মডেল DPX820SM হল একটি উচ্চ-নির্ভুল সার্কিট বোর্ড যা চীনের সুঝোতে উত্পাদিত হয়।এটিতে 50/75μm এর চমৎকার সোল্ডার ব্রিজ/সোল্ডার ওপেনিং এবং ±10% লাইন প্রস্থ সহনশীলতা রয়েছে।620x720mm (24"x28.5") এর কার্যকরী এক্সপোজার এরিয়া সহ, এই লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড বোর্ডের একটি মিক্সিং ওয়েভ মোট শক্তি 512W।এর প্রযোজ্য প্রক্রিয়া সোল্ডার মাস্ক এবং বাইরের অন্তর্ভুক্ত।

জিআইএস লেজার ডাইরেক্ট ইমেজিং PCB বিভিন্ন অ্যাপ্লিকেশন এবং পরিস্থিতিতে ব্যবহারের জন্য আদর্শ।উদাহরণস্বরূপ, এর উচ্চতর ইমেজিং কর্মক্ষমতা এটিকে উচ্চ-ঘনত্ব এবং উচ্চ-গতির সার্কিট বোর্ড ডিজাইনের জন্য নিখুঁত পছন্দ করে তোলে।এর সুনির্দিষ্ট লাইন প্রস্থ সহনশীলতা চমৎকার বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে।লেজারের সরাসরি ইমেজিং সার্কিট বোর্ড কম-ফ্রিকোয়েন্সি আরএফ সার্কিট এবং অন্যান্য উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্যও উপযুক্ত।

GIS লেজার ডাইরেক্ট ইমেজিং PCB উচ্চ-নির্ভুলতা এবং উচ্চ-কর্মক্ষমতা সার্কিট বোর্ড ডিজাইনের জন্য নিখুঁত সমাধান।এর উন্নত লেজার ডাইরেক্ট ইমেজিং প্রযুক্তির সাথে, এটি যেকোন অ্যাপ্লিকেশনের জন্য আদর্শ যার জন্য সুনির্দিষ্ট ইমেজিং, উচ্চতর বৈদ্যুতিক কর্মক্ষমতা এবং চমৎকার সোল্ডার ব্রিজ/সোল্ডার খোলার প্রয়োজন।আপনার GIS লেজার ডাইরেক্ট ইমেজিং PCB পান এবং এই অত্যাধুনিক সার্কিট বোর্ড সলিউশনের অসামান্য পারফরম্যান্সের অভিজ্ঞতা নিন।

কাস্টমাইজেশন:

জিআইএস লেজার ডাইরেক্ট ইমেজিং পিসিবি (লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড/ লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড বোর্ড) আপনার জন্য একটি কাস্টম পরিষেবা।এটি ব্র্যান্ড নাম GIS, মডেল নম্বর DPX820SM এবং উৎপত্তিস্থল সুঝো, চীন।এটি ফাইল ফরম্যাট সমর্থন করে।এবং এতে ফিক্সড স্কেল/ অটো স্কেল/ ইন্টারভাল স্কেল/ পার্টিশন অ্যালাইনমেন্ট সোল্ডার মাস্ক কালার, মিক্সিং ওয়েভ টোটাল পাওয়ার 512W সোল্ডার মাস্ক ইঙ্ক এবং ±10% লাইন প্রস্থ সহনশীলতা রয়েছে।

প্যাকিং এবং শিপিং:

লেজার ডাইরেক্ট ইমেজিং PCB এর জন্য প্যাকেজিং এবং শিপিং

লেজার ডাইরেক্ট ইমেজিং PCB প্যাকেজ করা হয় এবং এমনভাবে পাঠানো হয় যা নিশ্চিত করে যে এটি নিরাপদে এবং দ্রুত পৌঁছায়।প্রতিটি PCB প্যাকেজ করা এবং পাঠানোর আগে সাবধানে পরিদর্শন এবং পরীক্ষা করা হয়।প্যাকেজটি শিপিংয়ের সময় PCB রক্ষা করার জন্য এবং এটি নিখুঁত অবস্থায় পৌঁছেছে তা নিশ্চিত করার জন্য ডিজাইন করা হয়েছে।

প্যাকেজটি শক্তিশালী পিচবোর্ড দিয়ে তৈরি এবং এতে পিসিবিকে বাম্প এবং শক থেকে রক্ষা করার জন্য একটি প্রতিরক্ষামূলক ফোম সন্নিবেশ করা হয়েছে।প্যাকেজটি তারপরে ট্রানজিটের সময় এটি খোলা বা টেম্পার করা হয়নি তা নিশ্চিত করার জন্য একটি টেম্পার-স্পষ্ট সিল দিয়ে সিল করা হয়।চালানের ট্র্যাকিং সক্ষম করতে প্যাকেজটি শিপিং ঠিকানা এবং একটি ট্র্যাকিং নম্বর সহ লেবেলযুক্ত।

লেজার ডাইরেক্ট ইমেজিং PCB একটি নির্ভরযোগ্য এবং বিশ্বস্ত শিপিং পরিষেবা দ্বারা পাঠানো হয়।শিপিংয়ের সময় গ্রাহকের অবস্থানের উপর নির্ভর করে, তবে সাধারণত কয়েক দিন লাগে।
