| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | DPX820SM |

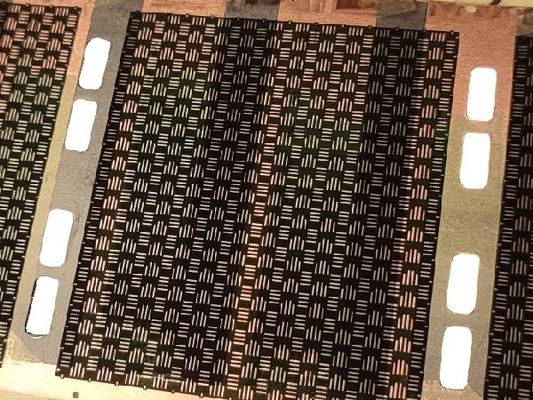

লেজার ডাইরেক্ট ইমেজিং পিসিবি লেজার-ডাইরেক্ট ইমেজিং প্রযুক্তি সহ একটি উচ্চ মানের মুদ্রিত বোর্ড।এটি ব্যাপকভাবে PCB, HDI এবং FPC উৎপাদনে ব্যবহৃত হয়।এর কার্যকরী এক্সপোজার এরিয়া 620x720mm (24"x28.5") পর্যন্ত এবং প্রচলিত সোল্ডার ব্রিজ/সোল্ডার ওপেনিং 50/75μm (প্রসেস কন্ডিশন)।এটি চার ধরণের সোল্ডার মাস্ক কালার প্রদান করে: ফিক্সড স্কেল, অটো স্কেল, ইন্টারভাল স্কেল এবং পার্টিশন অ্যালাইনমেন্ট।ফাইল বিন্যাস সমর্থন এছাড়াও অন্তর্ভুক্ত করা হয়.লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড বোর্ড প্রিন্টেড সার্কিট বোর্ড উৎপাদনের জন্য একটি নির্ভরযোগ্য এবং সাশ্রয়ী সমাধান।লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড পিসিবি উৎপাদনের জন্য নির্ভরযোগ্য এবং সাশ্রয়ী।
| প্যারামিটার | মান |
|---|---|
| সোল্ডার মাস্ক কালি | 30s@600x500mm(24"×20") |
| স্কেল মোড | সাদা, কালো, হলুদ, ইত্যাদি |
| লেজার শক্তি | মিক্সিং ওয়েভ মোট শক্তি 512W |
| সোল্ডার মাস্ক রঙ | ফিক্সড স্কেল/স্বয়ংক্রিয় স্কেল/ইন্টারভাল স্কেল/পার্টিশন অ্যালাইনমেন্ট |
| আবেদন | পিসিবি, এইচডিআই, এফপিসি |
| প্রান্তিককরণ পদ্ধতি | PAD (ব্যাস: 0.5 ~ 3.0 মিমি) |
| ফাইলের বিন্যাস | ফাইলের বিন্যাস |
| লাইন প্রস্থ সহনশীলতা | ±10% |
| বোর্ড বেধ | 0.5 ~ 3.5 মিমি |
| কার্যকরী এক্সপোজার এলাকা | 620x720mm(24"x28.5") |
GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং PCB হল একটি উন্নত প্রিন্টেড সার্কিট বোর্ড সলিউশন যার উচ্চ-সম্পদ অ্যাপ্লিকেশনের জন্য উন্নত বৈশিষ্ট্য রয়েছে।এটি সুঝো, চীনে তৈরি করা হয় এবং সোল্ডারমাস্ক রঙের জন্য একটি নির্দিষ্ট স্কেল/স্বয়ংক্রিয় স্কেল/ব্যবধান স্কেল/পার্টিশন অ্যালাইনমেন্ট, 0.5 মিমি থেকে 3.5 মিমি পর্যন্ত একটি বোর্ডের বেধ এবং ±12um এর অ্যালাইনমেন্টের সঠিকতা রয়েছে।লাইন প্রস্থ সহনশীলতা ±10%।
GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং PCB বিশেষভাবে লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড (LDI PCB) এবং লেজার ডাইরেক্ট ইমেজিং সার্কিট বোর্ড (LDICB) এর জন্য ডিজাইন করা হয়েছে।প্রথাগত মুদ্রিত সার্কিট বোর্ডের তুলনায়, LDI PCB এবং LDICBs অনেক বেশি দক্ষ এবং নির্ভরযোগ্য।GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং PCBs-এ ব্যবহৃত লেজার ইমেজিং প্রক্রিয়া নিশ্চিত করে যে বোর্ড যে কোনও বাহ্যিক ক্ষতি থেকে সুরক্ষিত এবং উচ্চ স্তরের নির্ভুলতা বজায় রাখে।এটি চিকিৎসা, শিল্প, এবং স্বয়ংচালিত শিল্প সহ উচ্চ-প্রান্তের অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ সমাধান করে তোলে।
GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং PCB হল যেকোন হাই-এন্ড অ্যাপ্লিকেশনের জন্য একটি নির্ভরযোগ্য এবং সাশ্রয়ী সমাধান।এর উন্নত বৈশিষ্ট্যগুলির সাথে, এটি উচ্চ স্তরের নির্ভুলতা এবং সুরক্ষা বজায় রেখে উচ্চতর কর্মক্ষমতা এবং নির্ভরযোগ্যতা সরবরাহ করে।এটি যে কোনও অ্যাপ্লিকেশনের জন্য একটি আদর্শ পছন্দ যার জন্য একটি নির্ভরযোগ্য, দক্ষ এবং সাশ্রয়ী সমাধান প্রয়োজন৷
GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড বোর্ড (লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড, লেজার ডাইরেক্ট ইমেজিং প্রিন্ট বোর্ড) সুঝো, চীন থেকে তার স্কেল মোড বিকল্পগুলি (সাদা, কালো, হলুদ, ইত্যাদি), 30s@ এর সোল্ডার মাস্ক কালি সহ অপরাজেয় কর্মক্ষমতা প্রদান করে 600x500mm(24"×20"), PCB,HDI,FPC, 50/75μm এ সোল্ডার ব্রিজ/সোল্ডার খোলার প্রয়োগ (প্রসেস কন্ডিশন), এবং ±12um এর অ্যালাইনমেন্ট নির্ভুলতা।
লেজার ডাইরেক্ট ইমেজিং PCB-এর জন্য প্যাকেজিং এবং শিপিং:
পণ্যগুলি নিখুঁত অবস্থায় গ্রাহকদের কাছে পৌঁছানো নিশ্চিত করতে আমরা শক-প্রতিরোধী এবং আর্দ্রতা-প্রমাণ প্যাকেজিং উপকরণ ব্যবহার করি।শিপিংয়ের সময় পণ্যগুলি যাতে ক্ষতিগ্রস্ত না হয় তা নিশ্চিত করতে আমরা উচ্চ-মানের শক্ত কাগজের বাক্স, বুদ্বুদ মোড়ানো এবং অন্যান্য প্যাকিং উপকরণ ব্যবহার করি।আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী বিমান পরিবহন, স্থল পরিবহন এবং সমুদ্র পরিবহনের মাধ্যমে পণ্য প্রেরণ করি।আমরা গ্রাহকদের তাদের নিজস্ব লজিস্টিক পরিষেবাগুলি ব্যবহার করার জন্য সহযোগিতা করতে ইচ্ছুক।
A1: লেজার ডাইরেক্ট ইমেজিং PCB, যাকে GIS DPX820SMও বলা হয়, GIS এর একটি PCB ইমেজিং প্রযুক্তি, একটি Suzhou, চীন-ভিত্তিক ব্র্যান্ড।এটি একটি ফটোটুলের প্রয়োজন ছাড়াই একটি PCB-তে একটি সার্কিট প্যাটার্ন সরাসরি খোদাই করতে একটি লেজার রশ্মি ব্যবহার করে।
A2: লেজার ডাইরেক্ট ইমেজিং PCB উচ্চ নির্ভুলতা এবং রেজোলিউশন, দ্রুত উৎপাদন সময় এবং উচ্চ ফলনের হার সহ অনেকগুলি সুবিধা প্রদান করে।
A3: লেজার ডাইরেক্ট ইমেজিং PCB প্রযুক্তি স্বয়ংচালিত, চিকিৎসা এবং ভোক্তা ইলেকট্রনিক্স সহ বিভিন্ন অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।
A4: লেজার ডাইরেক্ট ইমেজিং PCB প্রযুক্তি তামা, অ্যালুমিনিয়াম এবং অন্যান্য পরিবাহী ধাতু এবং উপকরণগুলিতে ব্যবহার করা যেতে পারে।
A5: GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং PCB এর রেজোলিউশন 0.2 মিমি, যা সার্কিট বোর্ডের অত্যন্ত সুনির্দিষ্ট খোঁচা দেওয়ার অনুমতি দেয়।
