PCB HDI FPC এর আবেদনের জন্য স্কেল মোড ফাইল ফরম্যাট সহ লেজার ডাইরেক্ট ইমেজিং PCB

পণ্যের বর্ণনা:

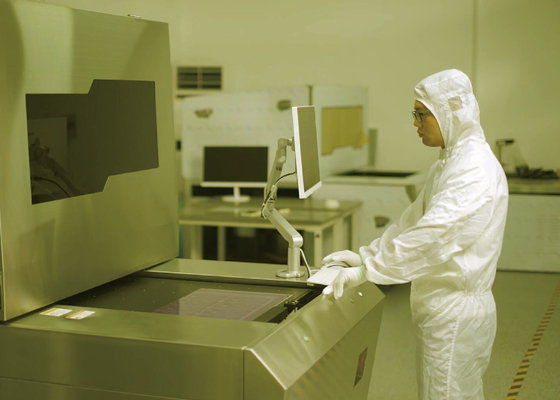

লেজার ডাইরেক্ট ইমেজিং (LDI) PCB একটি দক্ষ এবং কার্যকর PCB ফ্যাব্রিকেশন সিস্টেম তৈরি করতে সরাসরি ইমেজিং প্রিন্টিংয়ের সাথে লেজার প্রযুক্তির শক্তিকে একত্রিত করে।এটি PCB, HDI এবং FPC অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।512W এর মোট শক্তি সহ, কার্যকর এক্সপোজার এলাকা 620x720mm পর্যন্ত, এটিকে বিস্তৃত অ্যাপ্লিকেশন পরিচালনা করতে সক্ষম করে তোলে।সোল্ডার মাস্ক রঙগুলি কাস্টমাইজযোগ্য এবং নির্দিষ্ট স্কেল, স্বয়ংক্রিয় স্কেল, ব্যবধান স্কেল বা পার্টিশন প্রান্তিককরণে সেট করা যেতে পারে।স্কেল মোডে সাদা, কালো, হলুদ এবং আরও অনেক কিছু রয়েছে।উপরন্তু, লেজারের সরাসরি ইমেজিং প্রিন্টিং বোর্ডের চমৎকার নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা রয়েছে, এটি PCB তৈরির জন্য একটি নির্ভরযোগ্য এবং খরচ-কার্যকর পছন্দ করে তোলে।

বৈশিষ্ট্য:

• পণ্যের নাম:লেজার ডাইরেক্ট ইমেজিং পিসিবি
• সোল্ডার মাস্ক কালি: 30s@600x500mm(24
• প্রযোজ্য প্রক্রিয়া: সোল্ডার মাস্ক, বাইরের
• লাইন প্রস্থ সহনশীলতা: ±10%
• বোর্ড বেধ: 0.5 ~ 3.5 মিমি
• লেজার শক্তি:মিক্সিং ওয়েভ মোট শক্তি 512W

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

GIS DPX820SM লেজার ডাইরেক্ট ইমেজিং PCB, Suzhou-ভিত্তিক GIS দ্বারা উত্পাদিত একটি মুদ্রিত সার্কিট বোর্ড, উচ্চ-নির্ভুলতা প্রয়োগের জন্য উপযুক্ত পছন্দ।এটি একটি অতি-নির্ভুল ±12µm অ্যালাইনমেন্ট নির্ভুলতার সাথে একটি ফাইল ফরম্যাট এবং ফিক্সড স্কেল/অটো স্কেল/ ইন্টারভাল স্কেল/ পার্টিশন অ্যালাইনমেন্ট সহ একটি সোল্ডার মাস্ক কালার অফার করে।512W পর্যন্ত লেজারের শক্তি এবং 0.5 থেকে 3.5 মিমি পর্যন্ত একটি বোর্ডের পুরুত্ব সহ, এই লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড সার্কিট বোর্ড (লেজার ডাইরেক্ট ইমেজিং প্রিন্ট বোর্ড) উচ্চ নির্ভুলতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য আদর্শ।এই লেজার ডাইরেক্ট ইমেজিং PCB সবচেয়ে চাহিদাপূর্ণ প্রকল্পের জন্য নিখুঁত, এবং নির্ভরযোগ্য এবং স্থিতিশীল কর্মক্ষমতা গ্যারান্টি দেয়।

কাস্টমাইজেশন:

এই লেজার ডাইরেক্ট ইমেজিং সার্কিট বোর্ড জিআইএস দ্বারা তৈরি।এটির DPX820SM মডেল নম্বর রয়েছে এবং এটি চীনের সুঝোতে তৈরি।এটির নিম্নলিখিত বৈশিষ্ট্য রয়েছে:

• প্রযোজ্য প্রক্রিয়া: সোল্ডার মাস্ক, বাইরের
• লাইন প্রস্থ সহনশীলতা: ±10%
• কার্যকরী এক্সপোজার এলাকা: 620x720mm(24
• আবেদন: পিসিবি, এইচডিআই, এফপিসি

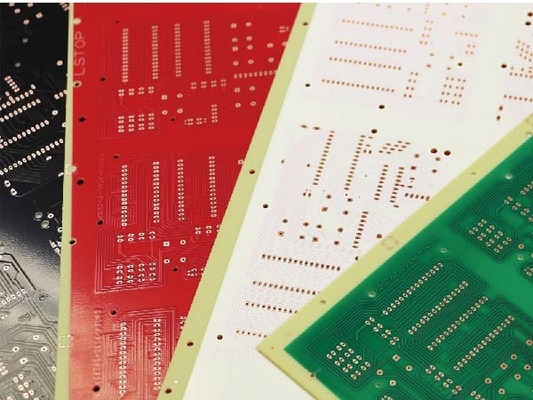

• সোল্ডার মাস্ক কালার: ফিক্সড স্কেল/অটো স্কেল/ ইন্টারভাল স্কেল/পার্টিশন অ্যালাইনমেন্ট

এই লেজার ডাইরেক্ট ইমেজিং প্রিন্টেড বোর্ড আপনার সমস্ত PCB, HDI, এবং FPC প্রয়োজনের জন্য উপযুক্ত।লাইন প্রস্থ সহনশীলতা এবং কার্যকর এক্সপোজার এলাকা নিশ্চিত করা হয়, এবং সোল্ডার মাস্ক রঙ আপনার সঠিক নির্দিষ্টকরণ কাস্টমাইজ করা যেতে পারে।

সমর্থন এবং পরিষেবা:

PCBWay এ, আমরা আমাদের লেজার ডাইরেক্ট ইমেজিং PCB পণ্যগুলির জন্য প্রযুক্তিগত সহায়তা এবং পরিষেবা প্রদান করি।আমাদের পণ্য সম্পর্কে আপনার যেকোন প্রশ্ন থাকলে আপনাকে সাহায্য করার জন্য আমাদের বিশেষজ্ঞদের দল উপলব্ধ।আমরা পণ্যের ডকুমেন্টেশন, সমস্যা সমাধানের নির্দেশিকা এবং অনলাইন টিউটোরিয়ালগুলিও সরবরাহ করি যা আপনাকে আমাদের লেজার ডাইরেক্ট ইমেজিং PCB পণ্যগুলি থেকে সর্বাধিক পেতে সাহায্য করতে পারে।

আমাদের গ্রাহক পরিষেবা দল আপনাকে সর্বোত্তম অভিজ্ঞতা প্রদানের জন্য 24/7 উপলব্ধ।আপনার কোনও প্রযুক্তিগত সমস্যা বা সাধারণ প্রশ্ন থাকুক না কেন, আমাদের টিম সাহায্য করার জন্য এখানে রয়েছে।আমরা আমাদের সমস্ত পণ্যের জন্য একটি অর্থ ফেরত গ্যারান্টি এবং বিনামূল্যে শিপিং অফার করি।

PCBWay এ, আমরা আমাদের লেজার ডাইরেক্ট ইমেজিং PCB পণ্যগুলির জন্য সর্বোত্তম সম্ভাব্য গ্রাহক পরিষেবা এবং প্রযুক্তিগত সহায়তা প্রদান করতে প্রতিশ্রুতিবদ্ধ।আমাদের পণ্যগুলি ব্যবহার করার সময় আপনার সর্বোত্তম অভিজ্ঞতা রয়েছে তা নিশ্চিত করার জন্য আমরা নিবেদিত এবং সর্বদা আমাদের পরিষেবা উন্নত করার উপায় খুঁজছি।

প্যাকিং এবং শিপিং:

লেজার ডাইরেক্ট ইমেজিং PCB-এর জন্য প্যাকেজিং এবং শিপিং:

• পিসিবিগুলি উপযুক্ত শক শোষণকারী উপকরণ সহ একটি বাক্সে স্থাপন করা হয়।
• বাক্সটি উপযুক্ত নথি ব্যবহার করে সিল করা এবং লেবেল করা হয়।
• বাক্সটি একটি কার্ডবোর্ডের বাক্সে প্যাকেজ করা হয় এবং বুদ্বুদ মোড়ানো ব্যবহার করে সুরক্ষিত করা হয়।
• বাক্সটি একটি সম্মানিত ক্যারিয়ারের মাধ্যমে পাঠানো হয়।

FAQ:

প্রশ্ন 1: লেজার ডাইরেক্ট ইমেজিং পিসিবি কি?
A1: লেজার ডাইরেক্ট ইমেজিং PCB (LDI) হল একটি প্রযুক্তি যা GIS দ্বারা PCB সার্কিট বোর্ড এচিং করার জন্য তৈরি করা হয়েছে।এটি উচ্চ গতিতে সূক্ষ্ম সার্কিট প্যাটার্নে সরাসরি তামার ফয়েলকে প্রকাশ করতে একটি লেজার ব্যবহার করে।

প্রশ্ন 2: লেজার ডাইরেক্ট ইমেজিং PCB এর ব্র্যান্ড এবং মডেল কি?
A2: ব্র্যান্ডটি হল GIS এবং মডেলটি হল DPX820SM৷

প্রশ্ন 3: লেজার ডাইরেক্ট ইমেজিং পিসিবি কোথায় তৈরি করা হয়?
A3: লেজার ডাইরেক্ট ইমেজিং পিসিবি চীনের সুঝোতে তৈরি করা হয়।

প্রশ্ন 4: লেজার ডাইরেক্ট ইমেজিং পিসিবি ব্যবহার করার সুবিধাগুলি কী কী?
A4: লেজার ডাইরেক্ট ইমেজিং PCB ব্যবহারের সুবিধার মধ্যে রয়েছে উচ্চ-ঘনত্বের সার্কিট বোর্ডের দক্ষ উত্পাদন, উন্নত নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা, এবং উন্নত নির্ভরযোগ্যতা এবং স্থায়িত্ব।

প্রশ্ন 5: লেজার ডাইরেক্ট ইমেজিং পিসিবি তৈরি করতে কোন উপকরণ ব্যবহার করা হয়?
A5: লেজার ডাইরেক্ট ইমেজিং PCB তৈরি করতে ব্যবহৃত উপকরণগুলির মধ্যে রয়েছে তামার ফয়েল, রজন এবং লেজার ইমেজিং সরঞ্জাম।
