ব্র্যান্ড নাম: | GIS |
মডেল নম্বর: | DPX420TFA |
MOQ.: | 1 সেট |
মূল্য: | negotiable price |
বিতরণ সময়: | 20 কাজের দিন |

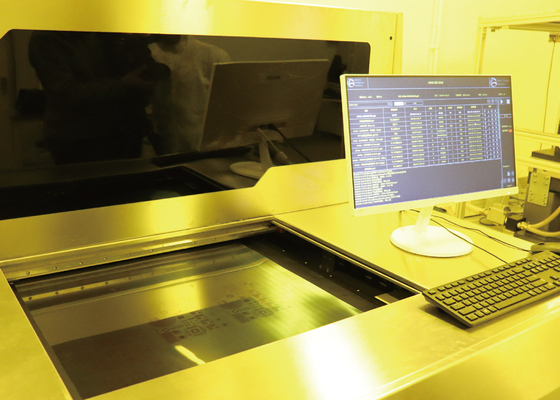

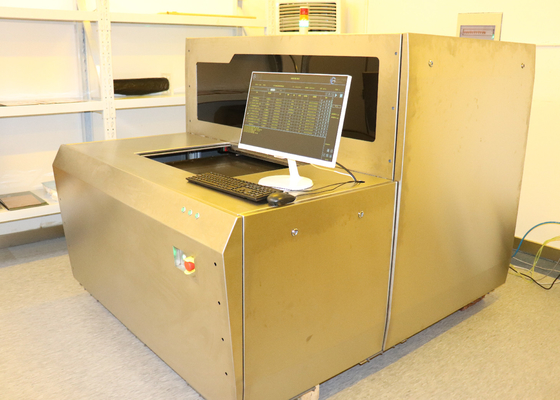

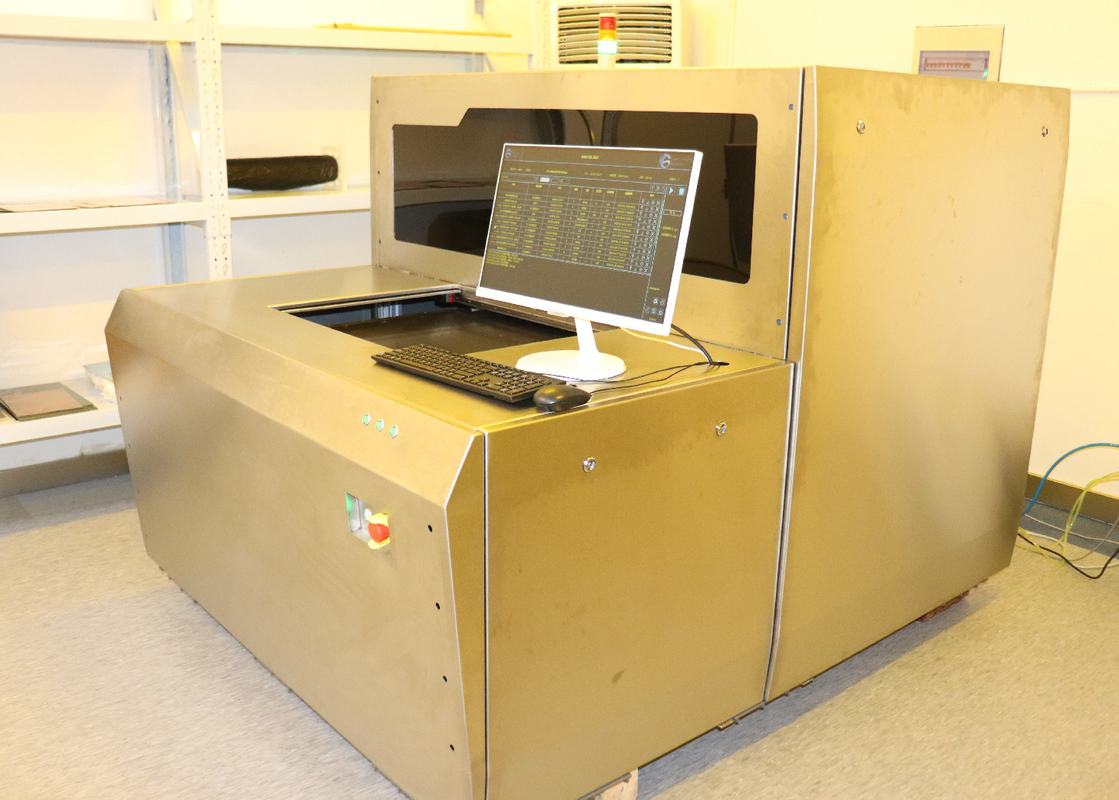

লেজার ডাইরেক্ট ইমেজিং (এলডিআই) সিস্টেম সমাধান HDI PCB
বিদ্যমান প্রক্রিয়া এবং উত্পাদন পদ্ধতির সাথে সামঞ্জস্যপূর্ণ। ব্যাচ উত্পাদন প্রক্রিয়া এবং পদ্ধতিগুলি সাধারণত ব্যাচ উত্পাদনের প্রয়োজনীয়তা পূরণের জন্য সাবধানে নির্দিষ্ট করা হয়।যে কোন নতুন ইমেজিং পদ্ধতির প্রবর্তনের ফলে বিদ্যমান পদ্ধতির পরিবর্তন কম হওয়া উচিতএটিতে ব্যবহৃত শুকনো ফিল্মের পরিবর্তনকে হ্রাস করার ট্র্যাকযোগ্যতা ফাংশন, লোডার প্রতিরোধী ফিল্মের প্রতিটি স্তরকে প্রকাশ করার ক্ষমতা এবং ব্যাচ উত্পাদনের প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে।
পিসিবি লেজার ডাইরেক্ট ইমেজিং (এলডিআই)

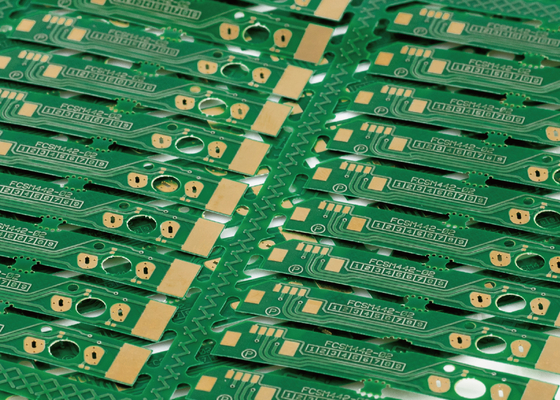

একটি সার্কিট বোর্ড তৈরি করার সময়, সার্কিট ট্র্যাকগুলি ইমেজিং প্রক্রিয়া দ্বারা সংজ্ঞায়িত করা হয়।লেজার ডাইরেক্ট ইমেজিং (এলডিআই) একটি উচ্চ ফোকাস লেজার রেম দিয়ে সরাসরি ট্রেসগুলিকে প্রকাশ করে যা এনসি নিয়ন্ত্রিত, একটি ফটোগ্রাফিক টুলের মধ্য দিয়ে প্রবাহিত আলোর পরিবর্তে, একটি লেজার বিম ডিজিটালভাবে চিত্র তৈরি করবে।
লেজার ডাইরেক্ট ইমেজিং (এলডিআই) কিভাবে কাজ করে?
লেজার ডাইরেক্ট ইমেজিংয়ের জন্য একটি পিসিবি প্রয়োজন যার ফটো-সংবেদনশীল পৃষ্ঠটি একটি কম্পিউটার নিয়ন্ত্রিত লেজারের নীচে অবস্থিত।এবং তারপর কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ইমেজ তৈরি করছে. একটি কম্পিউটার একটি রাস্টার ইমেজ মধ্যে বোর্ড পৃষ্ঠ স্ক্যান,রাস্টার ইমেজকে একটি প্রাক-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মিলিয়ে দেওয়া যা বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণগুলি অন্তর্ভুক্ত করে, লেজার সরাসরি বোর্ডে ইমেজ তৈরি করতে ব্যবহৃত হয়।
স্পেসিফিকেশন/মডেল | DPX420TFA |
প্রয়োগ | পিসিবি,এইচডিআই,এফপিসি (অভ্যন্তরীণ স্তর,বাহ্যিক স্তর,অ্যান্টি ওয়েল্ডিং) |
রেজোলিউশন (সারা উৎপাদন) | ৩০ মিমি |
সক্ষমতা | 30-40S@18"*24" |
এক্সপোজারের আকার | ৬১০*৭১০ মিমি |
প্যানেলের বেধ | 0.০৫ মিমি-৩.৫ মিমি |
সমন্বয় মোড | ইউভি-মার্ক |
সমন্বয় ক্ষমতা | বাইরের স্তর±12um;ভেতরের স্তর±24um |
লাইন প্রস্থের অনুমোদন | ±10% |
বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন সারিবদ্ধতা |
লেজার টাইপ | এলডি লেজার,৪০৫±৫এনএম |
ফাইল বিন্যাস | গারবার ২৭৪এক্স;ওডিবি++ |
শক্তি | ৩৮০ ভোল্ট থ্রি-ফেজ অল্টারনেটিং কারেন্ট, ৬.৪ কিলোওয়াট, ৫০ হার্জ, ভোল্টেজ ফ্লাকুয়েশন রেঞ্জ + ৭% ~ ১০% |
শর্ত | হলুদ আলোকিত ঘর; তাপমাত্রা ২২°C ± ১°C; আর্দ্রতা ৫০% ± ৫%; পরিচ্ছন্নতার স্তর ১০০০ এবং তার বেশি; যন্ত্রপাতি কাছাকাছি শক্তিশালী কম্পন এড়ানোর জন্য কম্পন প্রয়োজনীয়তা |
আমাদের সম্পর্কে
আমরা বিভিন্ন পিসিবি লেজার ডাইরেক্ট ইমেজিং (এলডিআই) সিস্টেম সমাধানের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ মিশ্রণ এবং উদীয়মান পিসিবি কুলুঙ্গি অ্যাপ্লিকেশনগুলির জন্য এলডিআই সিস্টেম কনফিগারেশন থেকে শুরু করে ভর উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় এলডিআই সিস্টেম সমাধান পর্যন্ত বিস্তৃত.
