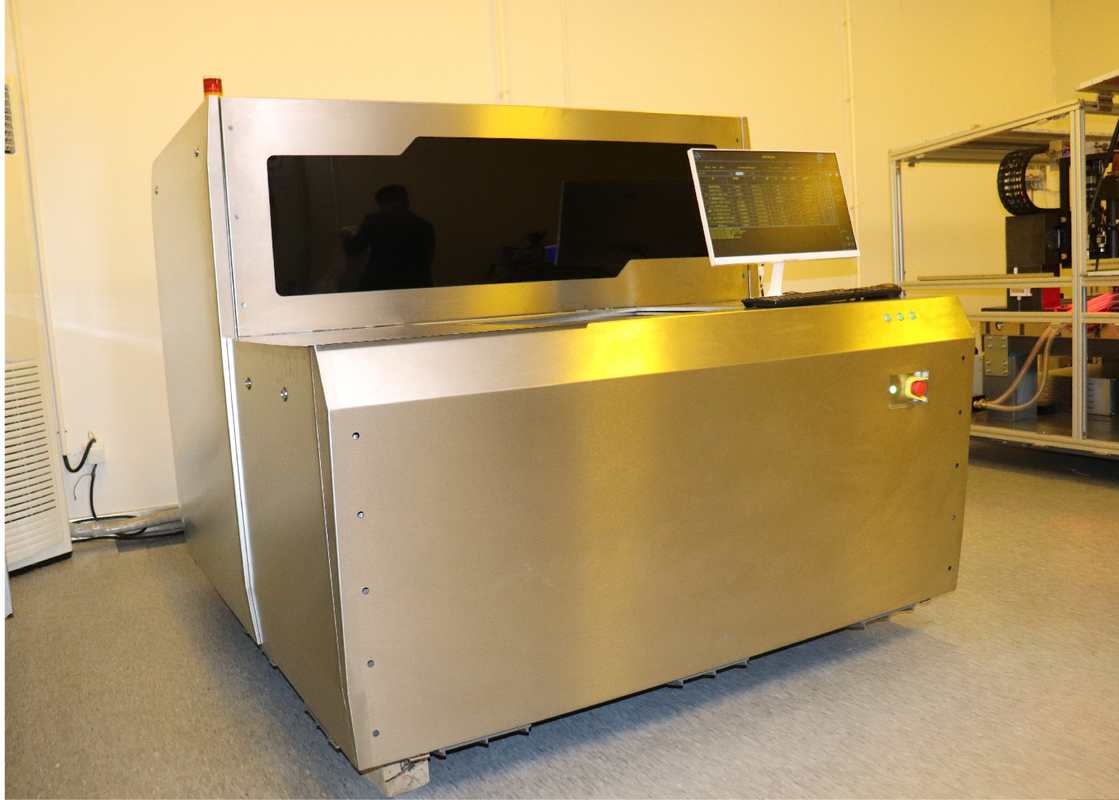

FPC লেজার ডাইরেক্ট ইমেজিং ইকুইপমেন্ট HDI PCB 30um 24um ISO 9001 CE

Name: FPC লেজার ডাইরেক্ট ইমেজিং ইকুইপমেন্ট HDI PCB 30um 24um ISO 9001 CE
Brand: Jiangsu GIS Laser Technologies Inc.,
SKU: DPX230
Availability: InStock

ব্র্যান্ড নাম:	GIS
মডেল নম্বর:	DPX230
MOQ.:	1 সেট
মূল্য:	negotiable price
বিতরণ সময়:	20 কাজের দিন

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

জিয়াংসু, চীন

সাক্ষ্যদান:

ISO 9001 CE

নাম:

লেজার ডাইরেক্ট ইমেজিং (LDI)

আবেদন:

পিসিবি এইচডিআই এফপিসি

এক্সপোজার সাইজ সর্বোচ্চ:

610*710 মিমি

লাইন প্রস্থ:

30μ

লাইন লাইন দূরত্ব:

10%

লাইন প্রস্থ সহনশীলতা:

10%

প্রান্তিককরণ ক্ষমতা:

24μm

লেজারের ধরন:

LD লেজার, 405±5nm

দক্ষ:

30-40S@18"*24"

বিচ্যুতি বৃদ্ধি এবং হ্রাস:

স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্ত

ফাইলের বিন্যাস:

Gerber 274X, ODB++

প্যাকেজিং বিবরণ:

কাঠের কেস প্যাকিং

যোগানের ক্ষমতা:

প্রতি মাসে 30 সেট

বিশেষভাবে তুলে ধরা:

FPC HDI PCB

ISO 9001 30um HDI PCB

ISO 9001 ldi মেশিন

পণ্যের বর্ণনা

লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশন HDI PCB

কম খরচে অপারেশন।এটি যেকোনো ব্যাচ পিসিবি প্রস্তুতকারকের জন্য প্রধান প্রয়োজনীয়তা।প্রারম্ভিক এলডিআই মোডে, দ্রুত ইমেজিং গতি অর্জনের জন্য হয় ঐতিহ্যগত শুষ্ক ফিল্মটিকে আরও সংবেদনশীল শুষ্ক ফিল্ম দিয়ে প্রতিস্থাপন করা প্রয়োজন, অথবা এলডিআই মোডে ব্যবহৃত আলোর উত্স অনুসারে শুকনো ফিল্মটিকে একটি ভিন্ন তরঙ্গদৈর্ঘ্য ব্যান্ড দিয়ে প্রতিস্থাপিত করা হয়।এই সমস্ত ক্ষেত্রে, নতুন শুষ্ক ফিল্ম সাধারণত PCB প্রস্তুতকারকের দ্বারা ব্যবহৃত ঐতিহ্যবাহী শুকনো ফিল্মের চেয়ে বেশি ব্যয়বহুল।

PCB লেজার ডাইরেক্ট ইমেজিং (LDI)
একটি সার্কিট বোর্ড তৈরি করার সময়, সার্কিট ট্রেস ইমেজিং প্রক্রিয়া কি দ্বারা সংজ্ঞায়িত করা হয়।লেজার ডাইরেক্ট ইমেজিং (এলডিআই) একটি অত্যন্ত ফোকাসড লেজার রশ্মি দিয়ে সরাসরি চিহ্নগুলিকে প্রকাশ করে যা NC নিয়ন্ত্রিত, একটি ফটো টুলের মধ্য দিয়ে প্লাবিত আলো যাওয়ার পরিবর্তে, একটি লেজার রশ্মি ডিজিটালভাবে ছবিটি তৈরি করবে।

কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .

স্পেসিফিকেশন/মডেল	DPX230
আবেদন	PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং)
রেজোলিউশন (বৃহৎ উৎপাদন)	30um
ক্ষমতা	30-40S@18"*24"
এক্সপোজার আকার	610*710 মিমি
প্যানেলের বেধ	0.05 মিমি-3.5 মিমি
প্রান্তিককরণ মোড	UV-মার্ক
প্রান্তিককরণ ক্ষমতা	বাইরের স্তর±12um；অভ্যন্তরীণ স্তর±24um
লাইন প্রস্থ সহনশীলতা	±10%
বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড	স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ
লেজারের ধরন	LD লেজার, 405±5nm
ফাইলের বিন্যাস	Gerber 274X；ODB++
শক্তি	380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10%
অবস্থা	হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা

আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
