এলডিআই লেজার ডাইরেক্ট ইমেজিং
Created with Pixso. ISO 9001 CE LDI লেজার ডাইরেক্ট ইমেজিং PCB 0.05mm-3.5mm

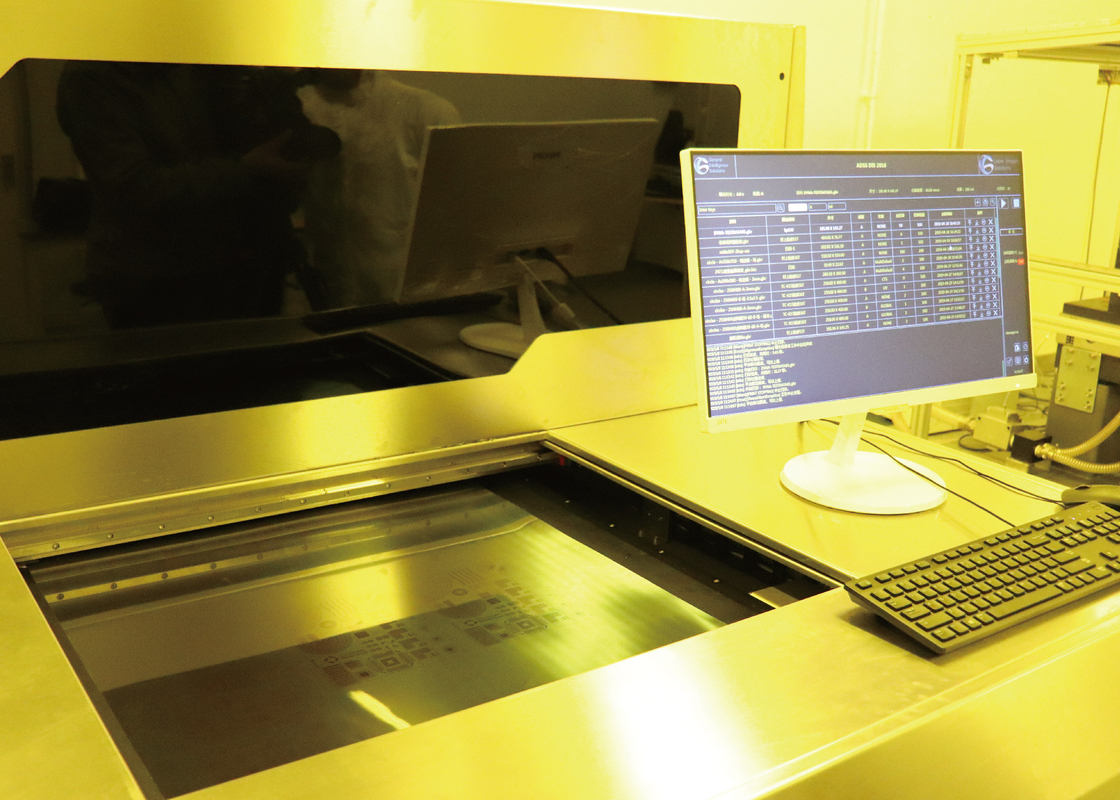

ISO 9001 CE LDI লেজার ডাইরেক্ট ইমেজিং PCB 0.05mm-3.5mm

ব্র্যান্ড নাম: GIS
মডেল নম্বর: DPX230
MOQ.: 1 সেট
মূল্য: negotiable price
বিতরণ সময়: 20 কাজের দিন
বিস্তারিত তথ্য
উৎপত্তি স্থল:
জিয়াংসু, চীন
সাক্ষ্যদান:
ISO 9001 CE
নাম:
লেজার ডাইরেক্ট ইমেজিং (LDI)
আবেদন:
পিসিবি এইচডিআই এফপিসি
এক্সপোজার সাইজ সর্বোচ্চ:
610*710 মিমি
লাইন প্রস্থ:
30μ
লাইন লাইন দূরত্ব:
10%
লাইন প্রস্থ সহনশীলতা:
10%
প্রান্তিককরণ ক্ষমতা:
24μm
লেজারের ধরন:
LD লেজার, 405±5nm
দক্ষ:
30-40S@18"*24"
বিচ্যুতি বৃদ্ধি এবং হ্রাস:
স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্ত
ফাইলের বিন্যাস:
Gerber 274X, ODB++
প্যাকেজিং বিবরণ:
কাঠের কেস প্যাকিং
যোগানের ক্ষমতা:
প্রতি মাসে 30 সেট
বিশেষভাবে তুলে ধরা:

সিই এলডিআই লেজার ডাইরেক্ট ইমেজিং

,

আইএসও 9001 এলডিআই পিসিবি

,

3.5 মিমি লেজার ডাইরেক্ট ইমেজিং

পণ্যের বর্ণনা

বিভিন্ন PCB মাল্টিলেয়ারের জন্য লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশন



সার্কিট প্যাটার্ন ইমেজিং চ্যালেঞ্জ

ইলেকট্রনিক যন্ত্রাংশ এবং ডিভাইসগুলির ক্ষুদ্রকরণ এবং আরও ভাল কার্যকারিতার ক্রমবর্ধমান চাহিদা এবং ছোট এবং ঘন চিপগুলির প্রবণতার অধীনে, প্রিন্টেড সার্কিট বোর্ড (PCBs) আকারে সঙ্কুচিত হচ্ছে, যা PCB ডিজাইনারদের উচ্চ ঘনত্বের ইন্টারকানেক্ট (HDI) বোর্ড ডিজাইন করতে চালিত করে, এবং পিসিবি প্রস্তুতকারকদেরকে সূক্ষ্ম-পিচ সার্কিট বোর্ড তৈরি করার জন্য রাখুন, এবং নিশ্চিত করুন যে সমস্ত সার্কিট এই ছোট চিপগুলি বন্ধ করে চলেছে।

যদিও, এই চাহিদা এইচডিআই পিসিবি উত্পাদন প্রযুক্তিতে, বিশেষত সার্কিট প্যাটার্ন ইমেজিংয়ে অনেক চ্যালেঞ্জ নিয়ে আসে।প্যাটার্নিংয়ের জন্য লেজার ডাইরেক্ট ইমেজিং (LDI) সূক্ষ্ম লাইন এবং অতি-সূক্ষ্ম লাইন সহ মুদ্রিত সার্কিট বোর্ডগুলির জন্য সেরা ইমেজিং ফলাফল অর্জন করতে সক্ষম করে।


PCB লেজার ডাইরেক্ট ইমেজিং (LDI)
একটি সার্কিট বোর্ড তৈরি করার সময়, সার্কিট ট্রেস ইমেজিং প্রক্রিয়া কি দ্বারা সংজ্ঞায়িত করা হয়।লেজার ডাইরেক্ট ইমেজিং (এলডিআই) একটি অত্যন্ত ফোকাসড লেজার রশ্মি দিয়ে সরাসরি চিহ্নগুলিকে প্রকাশ করে যা NC নিয়ন্ত্রিত, একটি ফটো টুলের মধ্য দিয়ে প্লাবিত আলো যাওয়ার পরিবর্তে, একটি লেজার রশ্মি ডিজিটালভাবে ছবিটি তৈরি করবে।


কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .



স্পেসিফিকেশন/মডেল DPX230
আবেদন PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং)
রেজোলিউশন (বৃহৎ উৎপাদন) 30um
ক্ষমতা 30-40S@18"*24"
এক্সপোজার আকার 610*710 মিমি
প্যানেলের বেধ 0.05 মিমি-3.5 মিমি
প্রান্তিককরণ মোড UV-মার্ক
প্রান্তিককরণ ক্ষমতা বাইরের স্তর±12um;অভ্যন্তরীণ স্তর±24um
লাইন প্রস্থ সহনশীলতা ±10%
বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ
লেজারের ধরন LD লেজার, 405±5nm
ফাইলের বিন্যাস Gerber 274X;ODB++
শক্তি 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10%
অবস্থা হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে;
সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা


আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
