| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | DPX230 |
| MOQ.: | 1 সেট |
| মূল্য: | negotiable price |
| বিতরণ সময়: | 20 কাজের দিন |
বিভিন্ন PCB মাল্টিলেয়ারের জন্য লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশন
লিমাটা লেজার ডাইরেক্ট ইমেজিং সলিউশন
আরও উন্নত PCB ডিজাইন দ্বারা চালিত PCB উত্পাদনে প্রযুক্তিগত প্রয়োজনীয়তা বৃদ্ধি (পাতলা উপকরণের দিকে, শুধুমাত্র ছোট ডিজাইনের নিয়ম সহনশীলতায় আরও জটিল এবং সূক্ষ্ম কাঠামো) প্রচলিত মাস্ক কন্টাক্ট লিথোগ্রাফি (ফটোটুল) পদ্ধতির সীমাবদ্ধতা নির্ধারণ করেছে বিশেষ করে আরও উন্নত উত্পাদনের জন্য। পিসিবি অ্যাপ্লিকেশন।
এর ফলে উৎপাদন প্রযুক্তির পরিবর্তন হয়েছে প্রচলিত মাস্ক কন্টাক্ট লিথোগ্রাফি থেকে পিসিবি-এর মাস্কলেস ডাইরেক্ট ইমেজিং-এ, যেখানে একটি সফ্টওয়্যার নিয়ন্ত্রিত লেজার বা আলো-উৎস ব্যবহার করা হয় সরাসরি ফটোরেসিস্ট লেপযুক্ত প্যানেলে বা তরল সোল্ডার মাস্কের ছবি তোলার জন্য। পিসিবি উত্পাদন প্রক্রিয়ার ব্যাকএন্ডে স্তরগুলিকে প্রতিরোধ করুন।
ডাইরেক্ট ইমেজিং (DI) প্রযুক্তির মূল সুবিধাগুলির মধ্যে রয়েছে:
· রেজিস্ট্রেশনের পাশাপাশি মুদ্রণে উচ্চতর নির্ভুলতা (লাইন অভিন্নতা)
· উচ্চতর গভীরতা-ফোকাস
· উত্পাদন প্রক্রিয়ার সময় সম্পূর্ণ পণ্য এবং প্রক্রিয়ার সন্ধানযোগ্যতা (ডেটা ইন্টারফেস)
· পিসিবি উত্পাদনের সময় উচ্চ উত্পাদনশীলতা এবং মানের স্তর (থ্রুপুট এবং ফলন)
প্যাটার্ন বা সোল্ডার মাস্ক প্রক্রিয়া চলাকালীন কম প্রক্রিয়া খরচ এবং প্রচলিত মাস্ক/ফিল্ম লিথোগ্রাফির বিপরীতে মালিকানার মোট খরচ

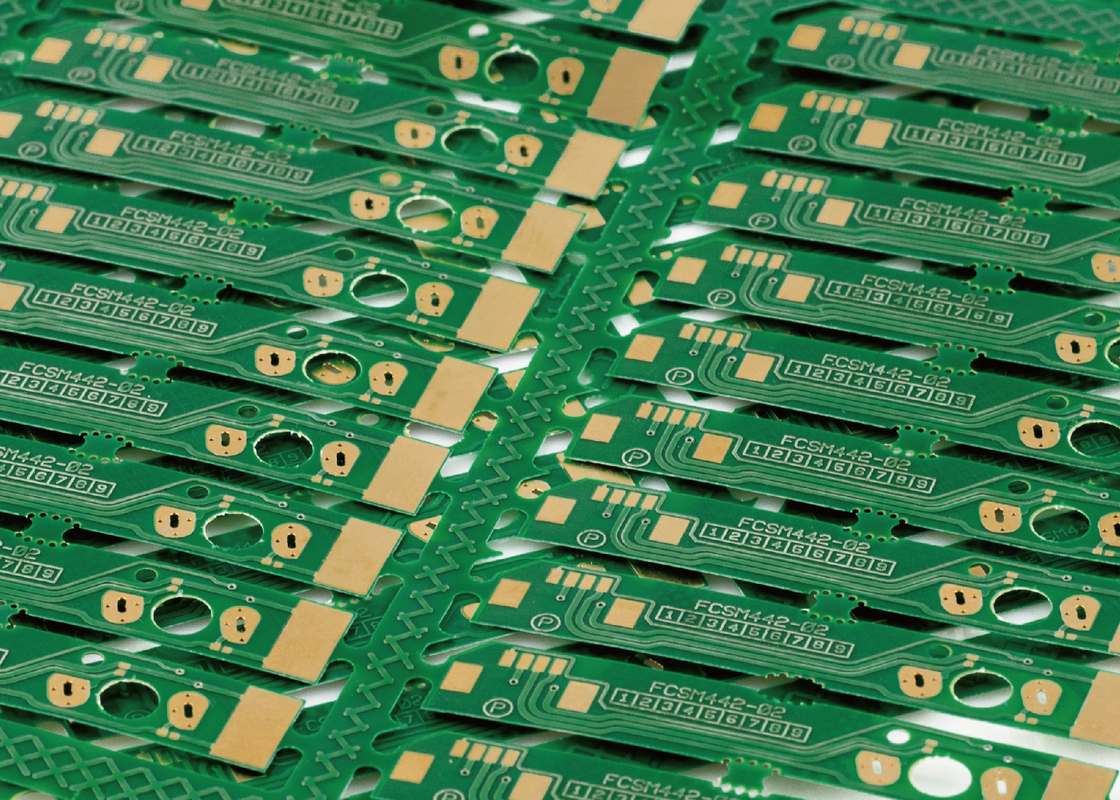

PCB লেজার ডাইরেক্ট ইমেজিং (LDI)
একটি সার্কিট বোর্ড তৈরি করার সময়, সার্কিট ট্রেস ইমেজিং প্রক্রিয়া কি দ্বারা সংজ্ঞায়িত করা হয়।লেজার ডাইরেক্ট ইমেজিং (এলডিআই) একটি অত্যন্ত ফোকাসড লেজার রশ্মি দিয়ে সরাসরি চিহ্নগুলিকে প্রকাশ করে যা NC নিয়ন্ত্রিত, একটি ফটো টুলের মধ্য দিয়ে প্লাবিত আলো যাওয়ার পরিবর্তে, একটি লেজার রশ্মি ডিজিটালভাবে ছবিটি তৈরি করবে।
কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .
| স্পেসিফিকেশন/মডেল | DPX230 |
| আবেদন | PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং) |
| রেজোলিউশন (বৃহৎ উৎপাদন) | 30um |
| ক্ষমতা | 30-40S@18"*24" |
| এক্সপোজার আকার | 610*710 মিমি |
| প্যানেলের বেধ | 0.05 মিমি-3.5 মিমি |
| প্রান্তিককরণ মোড | UV-মার্ক |
| প্রান্তিককরণ ক্ষমতা | বাইরের স্তর±12um；অভ্যন্তরীণ স্তর±24um |
| লাইন প্রস্থ সহনশীলতা | ±10% |
| বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ |
| লেজারের ধরন | LD লেজার, 405±5nm |
| ফাইলের বিন্যাস | Gerber 274X；ODB++ |
| শক্তি | 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10% |
| অবস্থা | হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা |
আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
|
|
