| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | RTR420 |
| MOQ.: | 1 set |
| মূল্য: | negotiable price |
| বিতরণ সময়: | 20 work days |
এলডিআই লেজার ডাইরেক্ট ইমেজিং মেশিনের সাহায্যে এফপিসি বোর্ড উৎপাদনের সম্ভাবনা উন্মোচন করুন
সম্ভাবনা সীমাহীন.আপনার FPC বোর্ড উৎপাদনের জন্য একটি LDI লেজার ডাইরেক্ট ইমেজিং মেশিনে বিনিয়োগ করুন যাতে এটি আরও দক্ষ, সুনির্দিষ্ট এবং নির্ভরযোগ্য হয়!
পূর্ববর্তী নিবন্ধে, আমরা FPC (ফ্লেক্সিবল প্রিন্টেড সার্কিট) বোর্ড উত্পাদনে LDI লেজারের সরাসরি ইমেজিং প্রযুক্তির ব্যবহার নিয়ে আলোচনা করেছি।এখন, প্রক্রিয়াটির স্বয়ংক্রিয়তাকে আরও উন্নত করতে রোল-টু-রোল এক্সপোজার মেশিনগুলির ইন্টিগ্রেশন নিয়ে আলোচনা করা যাক।

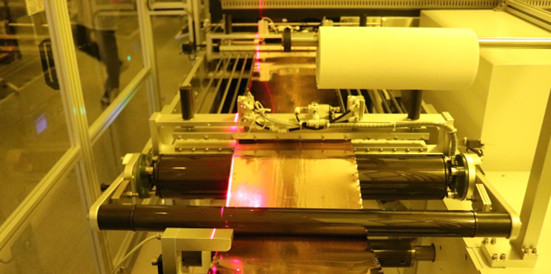

যেহেতু FPC বোর্ডগুলি নমনীয়, রোল-টু-রোল স্বয়ংক্রিয় LDI এক্সপোজার মোড ব্যবহার করা যেতে পারে।রোল-টু-রোল প্রযুক্তি এবং এলডিআই লেজার ডাইরেক্ট ইমেজিংয়ের এই সংমিশ্রণটি উল্লেখযোগ্য সুবিধা প্রদান করে, যেমন FPC বোর্ড উৎপাদনে দক্ষতা এবং নির্ভুলতা বৃদ্ধি করা।

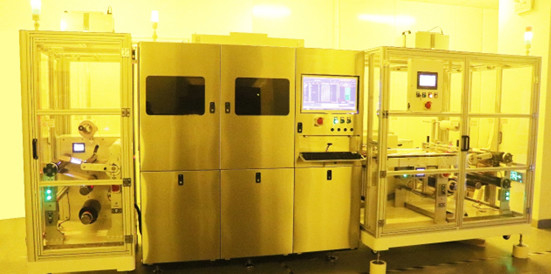

রোল-টু-রোল প্রযুক্তিতে ক্রমাগত রোলগুলিতে প্রক্রিয়াকরণ সামগ্রী জড়িত, এটিকে বড় আকারের উত্পাদনের জন্য উপযুক্ত করে তোলে।FPC বোর্ড উত্পাদনে, রোল-টু-রোল স্বয়ংক্রিয় LDI এক্সপোজার মেশিনগুলি একটি স্বয়ংক্রিয় ফিডিং সিস্টেম ব্যবহার করে একটি রোল থেকে নমনীয় বোর্ডগুলিকে এক্সপোজার এলাকায় খাওয়ানোর মাধ্যমে ক্রমাগত এক্সপোজার সক্ষম করে।সঠিক লেজার প্রান্তিককরণ নিশ্চিত করতে এক্সপোজার এলাকাটি একটি উচ্চ-নির্ভুল প্রান্তিককরণ সিস্টেমের সাথে সজ্জিত।সারিবদ্ধকরণ ক্রমাঙ্কন সম্পূর্ণ হলে, এক্সপোজার প্রক্রিয়া স্বয়ংক্রিয়ভাবে শুরু হয়।
LDI লেজার সরাসরি ইমেজিং মেশিন লেজার উত্স দ্বারা নির্গত লেজার বিম ব্যবহার করে।এই বিমগুলি একটি অপটিক্যাল সিস্টেমের মাধ্যমে ফোকাস করা হয় এবং এক্সপোজারের জন্য নমনীয় বোর্ডগুলিতে নির্দিষ্ট অবস্থানে নির্দেশিত হয়।রোল-টু-রোল প্রক্রিয়াকরণের প্রকৃতির কারণে, নমনীয় বোর্ডগুলি ক্রমাগত এক্সপোজার এলাকার মধ্য দিয়ে যায়, একটি ক্রমাগত এক্সপোজার প্রক্রিয়া সক্ষম করে।এই ক্রমাগত এক্সপোজার পদ্ধতিটি উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা উন্নত করে, ইমেজিং প্রক্রিয়ার সাথে জড়িত সময় এবং পদক্ষেপগুলি হ্রাস করে।
এক্সপোজারের পরে, নমনীয় বোর্ডগুলি এফপিসি বোর্ডগুলির সার্কিট প্যাটার্ন গঠনের জন্য পরবর্তী প্রক্রিয়াগুলি যেমন ডেভেলপমেন্ট, এচিং এবং কপার প্লেটিং এর মধ্য দিয়ে যায়।রোল-টু-রোল স্বয়ংক্রিয় এলডিআই এক্সপোজার মেশিনগুলিতে, এই পরবর্তী প্রক্রিয়াগুলি সম্পূর্ণরূপে স্বয়ংক্রিয় উত্পাদন প্রবাহকে সক্ষম করে, এক্সপোজার প্রক্রিয়ার সাথে নির্বিঘ্নে একত্রিত করা যেতে পারে।
রোল-টু-রোল স্বয়ংক্রিয় এলডিআই এক্সপোজার মেশিনগুলি এফপিসি বোর্ড উত্পাদনে অনেক সুবিধা দেয়।প্রথমত, তারা ব্যাপকভাবে উত্পাদন দক্ষতা বাড়ায়, ইমেজিং প্রক্রিয়ার সাথে জড়িত সময় এবং শ্রম খরচ হ্রাস করে।দ্বিতীয়ত, এলডিআই লেজার ডাইরেক্ট ইমেজিং মেশিনের উচ্চ নির্ভুলতা এবং রেজোলিউশন আরও সঠিক সার্কিট প্যাটার্ন তৈরি করার অনুমতি দেয়।উপরন্তু, স্বয়ংক্রিয় রোল-টু-রোল প্রক্রিয়া মানুষের ত্রুটি এবং উত্পাদন ত্রুটির ঝুঁকি হ্রাস করে, পণ্যগুলির নির্ভরযোগ্যতা বাড়ায়।
রোল-টু-রোল স্বয়ংক্রিয় এলডিআই এক্সপোজার মেশিনগুলিতে বিনিয়োগ করা আপনার FPC বোর্ড উত্পাদনকে নতুন উচ্চতায় নিয়ে যাওয়ার জন্য একটি বিজ্ঞ পছন্দ।রোল-টু-রোল স্বয়ংক্রিয় এলডিআই এক্সপোজার মেশিন সম্পর্কে আরও জানতে এবং কীভাবে তারা আপনার উত্পাদন প্রক্রিয়াকে বিপ্লব করতে পারে তা জানতে এখনই আমাদের সাথে যোগাযোগ করুন।রোল-টু-রোল এক্সপোজার ইমেজিংয়ের শক্তির অভিজ্ঞতা নিন এবং আপনার FPC বোর্ড উত্পাদনের জন্য অসীম সম্ভাবনাগুলি আনলক করুন।আরও দক্ষ, সুনির্দিষ্ট, এবং নির্ভরযোগ্য FPC বোর্ড উত্পাদনের জন্য রোল-টু-রোল স্বয়ংক্রিয় LDI এক্সপোজার মেশিনগুলিতে বিনিয়োগ করুন!
এলডিআই লেজার ডাইরেক্ট ইমেজিং মেশিনের সাহায্যে এফপিসি বোর্ড উৎপাদনের সম্ভাবনা উন্মোচন করুন
সম্ভাবনা সীমাহীন.আপনার FPC বোর্ড উৎপাদনের জন্য একটি LDI লেজার ডাইরেক্ট ইমেজিং মেশিনে বিনিয়োগ করুন যাতে এটি আরও দক্ষ, সুনির্দিষ্ট এবং নির্ভরযোগ্য হয়!
এফপিসি (ফ্লেক্সিবল প্রিন্টেড সার্কিট) উৎপাদনে এক্সপোজার প্রযুক্তির ক্ষেত্রে, রোল-টু-রোল স্বয়ংক্রিয় এলডিআই (লেজার ডাইরেক্ট ইমেজিং) এক্সপোজার মোড একটি অত্যন্ত দরকারী সমাধান।এটি এফপিসি বোর্ড উত্পাদনে উচ্চতর দক্ষতা এবং নির্ভুলতা আনতে রোল-টু-রোল প্রযুক্তি এবং এলডিআই লেজার ডাইরেক্ট ইমেজিংয়ের সুবিধাগুলিকে একত্রিত করে।
রোল-টু-রোল প্রযুক্তিতে ক্রমাগত রোলগুলিতে প্রক্রিয়াকরণ সামগ্রী জড়িত, এটিকে বড় আকারের উত্পাদনের জন্য উপযুক্ত করে তোলে।FPC বোর্ড উৎপাদনে, রোল-টু-রোল স্বয়ংক্রিয় LDI এক্সপোজার মেশিন একটি স্বয়ংক্রিয় ফিডিং সিস্টেম ব্যবহার করে একটি রোল থেকে এক্সপোজার এলাকায় নমনীয় বোর্ডগুলিকে ক্রমাগত খাওয়ানোর মাধ্যমে ক্রমাগত এক্সপোজারের অনুমতি দেয়।সঠিক লেজার প্রান্তিককরণ নিশ্চিত করতে এক্সপোজার এলাকাটি একটি উচ্চ-নির্ভুল প্রান্তিককরণ সিস্টেমের সাথে সজ্জিত।সারিবদ্ধকরণ ক্রমাঙ্কন সম্পূর্ণ হলে, এক্সপোজার প্রক্রিয়া স্বয়ংক্রিয়ভাবে শুরু হয়।
LDI লেজারের সরাসরি ইমেজিং মেশিনগুলি লেজারের উত্স দ্বারা নির্গত লেজার বিম ব্যবহার করে।এই বিমগুলি একটি অপটিক্যাল সিস্টেমের মাধ্যমে ফোকাস করা হয় এবং এক্সপোজারের জন্য নমনীয় বোর্ডগুলিতে নির্দিষ্ট অবস্থানে নির্দেশিত হয়।প্রক্রিয়াটির রোল-টু-রোল প্রকৃতির কারণে, নমনীয় বোর্ডগুলি ক্রমাগত এক্সপোজার অঞ্চলের মধ্য দিয়ে যায়, একটি ক্রমাগত এক্সপোজার প্রক্রিয়া সক্ষম করে।এই ক্রমাগত এক্সপোজার পদ্ধতিটি উত্পাদন দক্ষতাকে ব্যাপকভাবে উন্নত করে, ইমেজিং প্রক্রিয়ার সাথে জড়িত সময় এবং পদক্ষেপগুলি হ্রাস করে।
এক্সপোজারের পরে, নমনীয় বোর্ডগুলি এফপিসি বোর্ডগুলির সার্কিট প্যাটার্ন গঠনের জন্য পরবর্তী প্রক্রিয়াগুলি যেমন ডেভেলপমেন্ট, এচিং এবং কপার প্লেটিং এর মধ্য দিয়ে যায়।রোল-টু-রোল স্বয়ংক্রিয় এলডিআই এক্সপোজার মেশিনগুলিতে, এই পরবর্তী প্রক্রিয়াগুলি সম্পূর্ণরূপে স্বয়ংক্রিয় উত্পাদন প্রবাহকে সক্ষম করে, এক্সপোজার প্রক্রিয়ার সাথে নির্বিঘ্নে একত্রিত করা যেতে পারে।
রোল-টু-রোল স্বয়ংক্রিয় এলডিআই এক্সপোজার মেশিনগুলি এফপিসি বোর্ড উত্পাদনে অনেক সুবিধা দেয়।প্রথমত, তারা ব্যাপকভাবে উত্পাদন দক্ষতা বাড়ায়, ইমেজিং প্রক্রিয়ার সাথে জড়িত সময় এবং শ্রম খরচ হ্রাস করে।দ্বিতীয়ত, এলডিআই লেজার ডাইরেক্ট ইমেজিং মেশিনের উচ্চ নির্ভুলতা এবং রেজোলিউশন আরও সঠিক সার্কিট প্যাটার্ন তৈরি করার অনুমতি দেয়।উপরন্তু, স্বয়ংক্রিয় রোল-টু-রোল প্রক্রিয়া মানুষের ত্রুটি এবং উত্পাদন ত্রুটির ঝুঁকি হ্রাস করে, পণ্যগুলির নির্ভরযোগ্যতা বাড়ায়।
রোল-টু-রোল স্বয়ংক্রিয় এলডিআই এক্সপোজার মেশিনগুলিতে বিনিয়োগ করা আপনার FPC বোর্ড উত্পাদনকে নতুন উচ্চতায় নিয়ে যাওয়ার জন্য একটি বিজ্ঞ পছন্দ।রোল-টু-রোল স্বয়ংক্রিয় এলডিআই এক্সপোজার মেশিন সম্পর্কে আরও জানতে এবং কীভাবে তারা আপনার উত্পাদন প্রক্রিয়াকে বিপ্লব করতে পারে তা জানতে এখনই আমাদের সাথে যোগাযোগ করুন।রোল-টু-রোল এক্সপোজার ইমেজিংয়ের শক্তির অভিজ্ঞতা নিন এবং আপনার FPC বোর্ড উত্পাদনের জন্য অসীম সম্ভাবনাগুলি আনলক করুন।আরও দক্ষ, সুনির্দিষ্ট, এবং নির্ভরযোগ্য FPC বোর্ড উত্পাদনের জন্য রোল-টু-রোল স্বয়ংক্রিয় LDI এক্সপোজার মেশিনগুলিতে বিনিয়োগ করুন!
| স্পেসিফিকেশন/মডেল | RTR315 |
| আবেদন | PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং) |
| রেজোলিউশন (বৃহৎ উৎপাদন) | 20um |
| ক্ষমতা | 12S@18"*24" |
| এক্সপোজার আকার | 260*800 মিমি |
| প্যানেলের বেধ | 0.05 মিমি-3.5 মিমি |
| প্রান্তিককরণ মোড | UV-মার্ক |
| প্রান্তিককরণ ক্ষমতা | বাইরের স্তর±10um; |
| লাইন প্রস্থ সহনশীলতা | ±10% |
| বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ |
| লেজারের ধরন | LD লেজার, 405±5nm |
| ফাইলের বিন্যাস | Gerber 274X；ODB++ |
| শক্তি | 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10% |
| অবস্থা | হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা |
আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
