| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | DPX230 |
| MOQ.: | 1 সেট |
| মূল্য: | negotiable price |
| বিতরণ সময়: | 20 কাজের দিন |

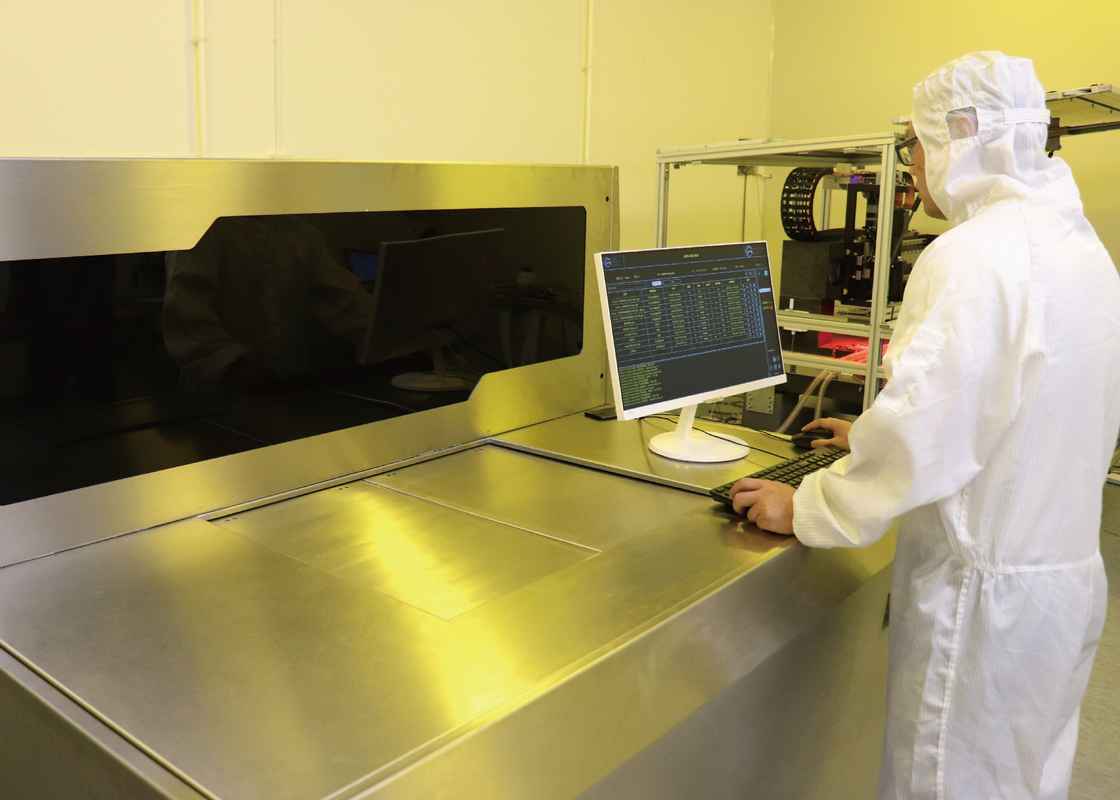

লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশন HDI PCB
এইচডিআই পিসিবি ভর উৎপাদনের জন্য ইমেজিং প্রয়োজনীয়তার জন্য এলডিআই ব্যবহার করা হয়
এইচডিআই পিসিবি ভর উৎপাদনের প্রয়োজনীয়তা পূরণ করার জন্য, ইমেজিং পদ্ধতিটি হবে:
কম ত্রুটির হার এবং উচ্চ আউটপুট অর্জন করার সময়, এটি HDI PCB প্রচলিত উচ্চ-নির্ভুলতা অপারেশনের স্থিতিশীল উত্পাদন অর্জন করতে পারে।উদাহরণ স্বরূপ:
* উন্নত মোবাইল ফোন বোর্ড, সিএসপি পিচ 0.5 মিমি থেকে কম (বিজিএ প্যাডের মধ্যে তার সহ বা ছাড়া)
* প্লেট গঠন 3 + N + 3, এবং গর্ত মাধ্যমে স্ট্যাক করা হয়.
ইমেজিং পরিপ্রেক্ষিতে, এই ধরনের ডিজাইনের জন্য 75μm এর কম একটি রিং প্রস্থ প্রয়োজন।কিছু ক্ষেত্রে, রিং প্রস্থ 50μm এর চেয়েও কম।প্রান্তিককরণ সমস্যার কারণে, এগুলি অবশ্যম্ভাবীভাবে কম আউটপুটের দিকে নিয়ে যায়।উপরন্তু, ক্ষুদ্রকরণ দ্বারা চালিত, লাইন এবং ব্যবধান পাতলা এবং পাতলা হয়ে উঠছে - এই চ্যালেঞ্জ মোকাবেলা করতে ঐতিহ্যগত ইমেজিং পদ্ধতি পরিবর্তন প্রয়োজন।
এটি প্যানেলের আকার হ্রাস করে বা কয়েকটি ধাপে (চার বা ছয়) প্যানেল ইমেজিংয়ের জন্য একটি শাটার এক্সপোজার মেশিন ব্যবহার করে করা যেতে পারে।উভয় পদ্ধতি উপাদান বিকৃতির প্রভাব হ্রাস করে আরও ভাল প্রান্তিককরণ অর্জন করে।প্যানেলের আকার পরিবর্তন করার ফলে উচ্চ উপাদান খরচ হয় এবং শাটার এক্সপোজার মেশিন ব্যবহার করলে প্রতিদিন কম উৎপাদন হয়।কোন পদ্ধতিই উপাদানের বিকৃতি সম্পূর্ণভাবে সমাধান করতে পারে না এবং ব্যাচ বোর্ড মুদ্রণের সময় ফটোগ্রাফিক ফিল্মের প্রকৃত বিকৃতি সহ ফটোগ্রাফিক ফিল্মের সাথে সম্পর্কিত ত্রুটিগুলি কমাতে পারে না।
PCB লেজার ডাইরেক্ট ইমেজিং (LDI)
একটি সার্কিট বোর্ড তৈরি করার সময়, সার্কিট ট্রেস ইমেজিং প্রক্রিয়া কি দ্বারা সংজ্ঞায়িত করা হয়।লেজার ডাইরেক্ট ইমেজিং (এলডিআই) একটি অত্যন্ত ফোকাসড লেজার রশ্মি দিয়ে সরাসরি চিহ্নগুলিকে প্রকাশ করে যা NC নিয়ন্ত্রিত, একটি ফটো টুলের মধ্য দিয়ে প্লাবিত আলো যাওয়ার পরিবর্তে, একটি লেজার রশ্মি ডিজিটালভাবে ছবিটি তৈরি করবে।

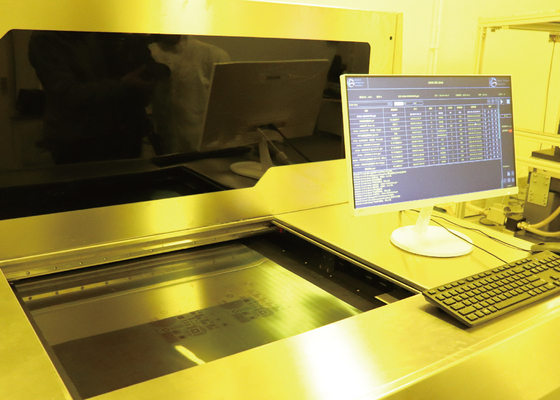

কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .
| স্পেসিফিকেশন/মডেল | DPX230 |
| আবেদন | PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং) |
| রেজোলিউশন (বৃহৎ উৎপাদন) | 30um |
| ক্ষমতা | 30-40S@18"*24" |
| এক্সপোজার আকার | 610*710 মিমি |
| প্যানেলের বেধ | 0.05 মিমি-3.5 মিমি |
| প্রান্তিককরণ মোড | UV-মার্ক |
| প্রান্তিককরণ ক্ষমতা | বাইরের স্তর±12um；অভ্যন্তরীণ স্তর±24um |
| লাইন প্রস্থ সহনশীলতা | ±10% |
| বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ |
| লেজারের ধরন | LD লেজার, 405±5nm |
| ফাইলের বিন্যাস | Gerber 274X；ODB++ |
| শক্তি | 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10% |
| অবস্থা | হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা |
আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
