| ব্র্যান্ড নাম: | GIS |
| মডেল নম্বর: | DPX230 |
| MOQ.: | 1 সেট |
| মূল্য: | negotiable price |
| বিতরণ সময়: | 20 কাজের দিন |

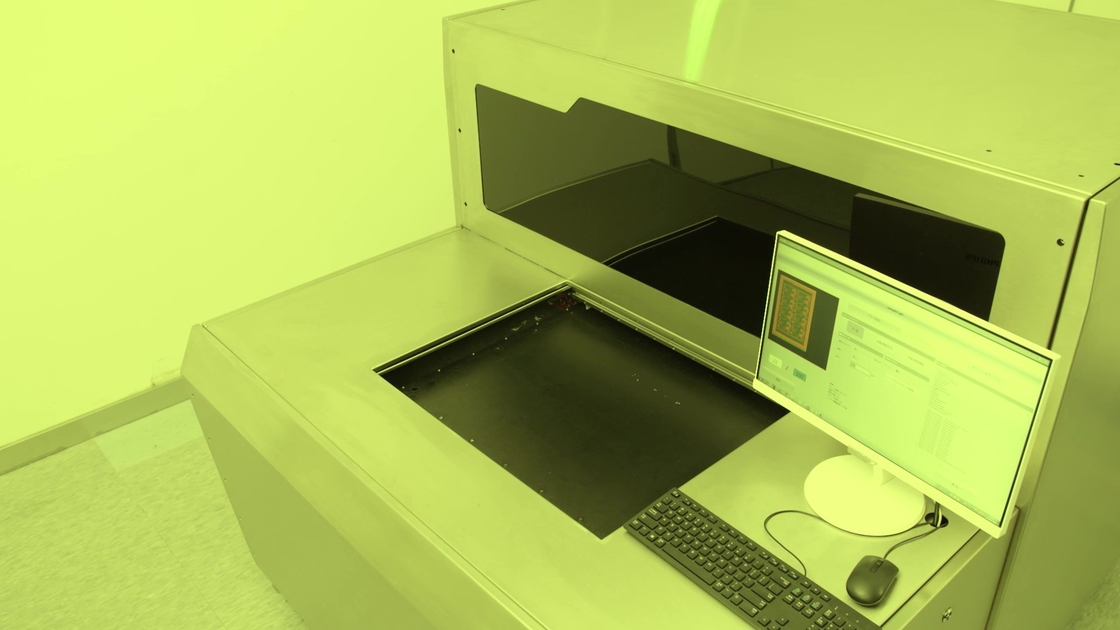

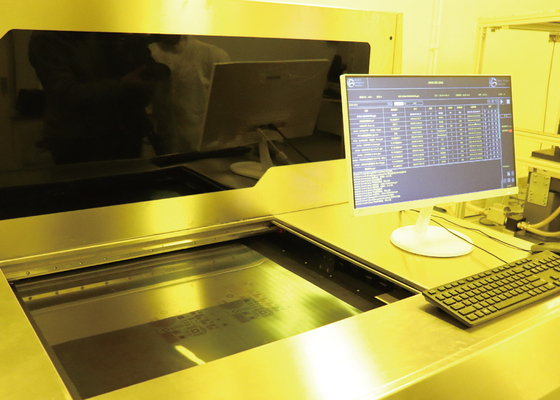

লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশন HDI PCB
(1) LDI প্রযুক্তি লেজার পজিশনিং এবং উল্লম্ব লেজার বিম স্ক্যানিং গ্রহণ করে, যা নিশ্চিত করতে পারে যে গ্রাফিক অবস্থানের বিচ্যুতি ± 5um-এর মধ্যে রয়েছে, যা লাইন প্রান্তিককরণের সঠিকতা এবং অবস্থানকে ব্যাপকভাবে উন্নত করে।
(2) এলডিআই প্রযুক্তি নেতিবাচক ফিল্ম ব্যবহার করে না, যা খুব উচ্চ-ঘনত্বের সূক্ষ্ম কন্ডাক্টরগুলির উত্পাদন পূরণ করতে পারে, সূক্ষ্ম লাইন পিসিবি উত্পাদনের যোগ্যতার হার উন্নত করতে পারে এবং বারবার অবস্থানগত ত্রুটিগুলি এড়াতে পারে।
(3) এলডিআই প্রযুক্তির ফটোগ্রাফিক ফিল্ম ডিভাইস, ক্ষয়প্রাপ্ত উপকরণ, শক্তি, অন্যান্য সহায়ক উপকরণ এবং রাসায়নিক তৈরি, সংরক্ষণ এবং রক্ষণাবেক্ষণের প্রয়োজন নেই, যা উত্পাদন এবং প্রক্রিয়াকরণের খরচ হ্রাস করে।
(4) এলডিআই প্রযুক্তি পিসিবি উত্পাদন প্রক্রিয়াকে ছোট করতে পারে, টার্নঅ্যারাউন্ড সময় কমাতে পারে, দ্রুত প্রতিক্রিয়া-ক্ষমতা উন্নত করতে পারে, মানবিক কারণগুলির হস্তক্ষেপ কমাতে পারে, অপারেশন প্রক্রিয়াকে সহজ করতে পারে এবং তারপরে উত্পাদন দক্ষতা উন্নত করতে পারে।
কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?

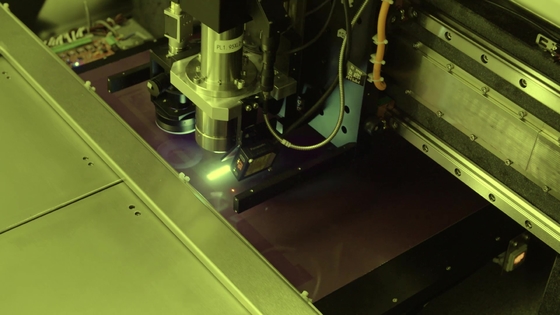

লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .
| স্পেসিফিকেশন/মডেল | DPX230 |
| আবেদন | PCB, HDI, FPC (অভ্যন্তরীণ স্তর, বাইরের স্তর, অ্যান্টি-ওয়েল্ডিং) |
| রেজোলিউশন (বৃহৎ উৎপাদন) | 30um |
| ক্ষমতা | 30-40S@18"*24" |
| এক্সপোজার আকার | 610*710 মিমি |
| প্যানেলের বেধ | 0.05 মিমি-3.5 মিমি |
| প্রান্তিককরণ মোড | UV-মার্ক |
| প্রান্তিককরণ ক্ষমতা | বাইরের স্তর±12um；অভ্যন্তরীণ স্তর±24um |
| লাইন প্রস্থ সহনশীলতা | ±10% |
| বিচ্যুতি বৃদ্ধি এবং হ্রাস মোড | স্থির বৃদ্ধি এবং সংকোচন, স্বয়ংক্রিয় বৃদ্ধি এবং সংকোচন, ব্যবধান বৃদ্ধি এবং সংকোচন, পার্টিশন প্রান্তিককরণ |
| লেজারের ধরন | LD লেজার, 405±5nm |
| ফাইলের বিন্যাস | Gerber 274X；ODB++ |
| শক্তি | 380V থ্রি-ফেজ অল্টারনেটিং কারেন্ট, 6.4kW,50HZ, ভোল্টেজ ওঠানামা রেঞ্জ + 7% ~-10% |
| অবস্থা | হলুদ আলো ঘর;তাপমাত্রা 22°C ± 1°C;আর্দ্রতা 50% ± 5%;পরিচ্ছন্নতা স্তর 10000 এবং তার উপরে; সরঞ্জামের কাছাকাছি হিংসাত্মক কম্পন এড়াতে কম্পনের প্রয়োজনীয়তা |
আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
ভিডিও
|
|
