বিভিন্ন PCB মাল্টিলেয়ারের জন্য লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশন

কখন এলডিআই প্রযুক্তি বেছে নেবেন?

বিদ্যমান প্রযুক্তি গ্রহণযোগ্য সমাধান দিতে অক্ষম এবং অনিবার্য ফলাফল হল PCB উৎপাদন দক্ষতা এবং কম ফলন।আজকাল, জটিল মাল্টিলেয়ার PCB-তে গড় PCB ট্রেস প্রস্থ 0.075mm (3mil) পৌঁছে।যদিও ফোটোলিথোগ্রাফি ইমেজিং প্রক্রিয়া দুর্ভাগ্যবশত PCB-তে উচ্চ ঘনত্বের আন্তঃসংযোগ তৈরি করার কারণে তার সীমাতে পৌঁছেছে।এটি 0.127/0.127mm (5/5mil) ট্রেস প্রস্থ এবং স্থানের নিচে PCB তৈরি করতে অক্ষম।সুতরাং, যখন সার্কিট বোর্ডের বেশিরভাগ ট্রেস প্রস্থ এবং স্পেস 0.127/0.127 মিমি (5/5mil) এর চেয়ে ছোট হয়, তখন LDI হল সেরা ইমেজিং বিকল্প।

LDI প্রযুক্তি প্রধানত HDI বোর্ড উত্পাদন আগে ব্যবহার করা হয়.কিন্তু এখন PCB নির্মাতাদের LDI প্রযুক্তির সাথে ফাইন-লাইন এবং আল্ট্রা-ফাইন-লাইন কনভেনশনাল রিজিড, ফ্লেক্স এবং রিজিড-ফ্লেক্স PCB তৈরি করতে হবে যেখানে পরিবাহী সার্কিটের ট্রেস প্রস্থ এবং স্পেস 0.075/0.075 মিমি (3/3mil) বা এমনকি 0.05/0.05 মিমি (2/2মিল)।কারণ লেজার ডাইরেক্ট ইমেজিং (LDI) সূক্ষ্ম ট্রেস প্রস্থ এবং স্থানগুলির জন্য সর্বোত্তম এবং সর্বাধিক ব্যাপক ইমেজিং সমাধান হিসাবে নিজেকে প্রমাণ করেছে।

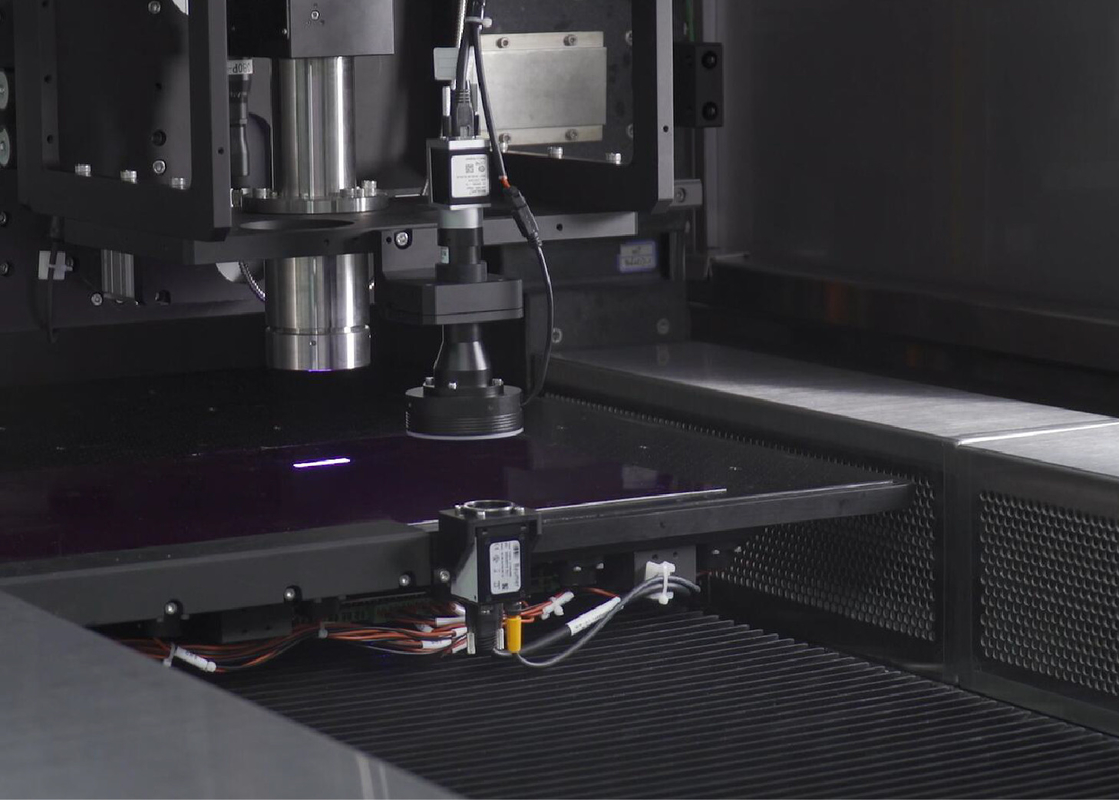

কিভাবে লেজার ডাইরেক্ট ইমেজিং (LDI) কাজ করে?
লেজারের সরাসরি ইমেজিংয়ের জন্য ফটো-সংবেদনশীল পৃষ্ঠের সাথে একটি PCB প্রয়োজন যা একটি কম্পিউটার নিয়ন্ত্রিত লেজারের অধীনে অবস্থিত।আর তখন কম্পিউটার লেজারের আলো দিয়ে বোর্ডে ছবি তৈরি করছে।একটি কম্পিউটার বোর্ডের পৃষ্ঠকে একটি রাস্টার চিত্রে স্ক্যান করে, রাস্টার চিত্রটিকে একটি প্রি-লোড করা CAD বা CAM ডিজাইন ফাইলের সাথে মেলে যাতে বোর্ডের জন্য প্রয়োজনীয় চিত্রের জন্য নির্দিষ্টকরণ অন্তর্ভুক্ত থাকে, লেজারটি সরাসরি বোর্ডে চিত্র তৈরি করার জন্য ব্যবহার করা হয় .

আমাদের সম্পর্কে
আমরা বিভিন্ন PCB লেজার ডাইরেক্ট ইমেজিং (LDI) সিস্টেম সলিউশনের একটি উদ্ভাবনী সরবরাহকারী।আমাদের সিস্টেম পণ্য পোর্টফোলিও উচ্চ-মিশ্রণ এবং উদীয়মান PCB বিশেষ অ্যাপ্লিকেশনগুলির জন্য LDI সিস্টেম কনফিগারেশন থেকে ব্যাপক উত্পাদন পরিবেশের জন্য সম্পূর্ণ স্বয়ংক্রিয় LDI সিস্টেম সমাধানগুলি পর্যন্ত বিস্তৃত।
